Береговая батарея Hougham 3x8". Часть I - история и устройство

Оригинал взят у starcom68 в Береговая батарея Hougham 3x8". Часть I - история и устройство
Продолжаю серию фортификационных репортажей по восточному побережью Великобритании от Фолкстона (Folkestone) до Дувра (Dover) в графстве Kent.
Покинув территорию береговой батареи № 423 Lidden Spout практически сразу оказываешься на территории следующей батареи Западной крепости - восьмидюймовой Hougham. Мне не удалось найти номер батареи, т.к. в 1941 году она находилась в стадии строительства и в списке у нее у единственной нет номера.
Материалов по батарее много, поэтому разобью пост на две части. В этой части расскажу об истории и устройстве батареи на основе схем, исторических и современных фотографий. Замечательные исторические фотографии не только иллюстрирую процесс строительства батареи, но и показывают нам всю технологию сооружения британских фортификационных сооружений из железобетона во Вторую мировую войну. Во второй части репортажа подробно расскажу об осмотренных мной сооружения на основе своих фотографий.

Батарея Hougham начата строительством в 1941 году. Однако, судя по историческим фотографиям можно говорить, что орудия были установлены в лучшем случае в 1942 году, т.к. стройка весной 1942 года была еще в самом разгаре. По своему вооружению из трех 8" орудий BL 8/50 Mark VIII, а также по типовым сооружениям батарея близка к расположенной неподалеку и описанной мной ранее береговой батарее № 424 в местечке Capel-le-Ferne. Основным отличием батареи Hougham было расположение на закрытой позиции, в распадке между двумя холмами, один из которых прикрывал ее со стороны моря . Как уже наверное успел заметить читатель, все мной ранее описанные береговые батареи расположены на кромке берегового обрыва и великолепно просматриваются с моря. У батареи Hougham на береговую кромку были вынесены только наблюдательные и визирные посты  с укрытиями для личного состава и сопутствующей инфраструктурой. Еще одним отличием батареи Hougham служило то что ее КП и планшетная комната были совмещены с КП и планшетной комнатой Западной крепости в которую входили четыре береговые батареи 520 полка береговой артиллерии. Соответственно и конструкция планшетной комнаты отличалась от общепринятой.
Использованы фотографии и схемы с сайта История Кента, если не указано иное.



Планы береговой батареи Hougham. Планы и фотографии кликабельны


Вариант схемы


Схема батареей Lidden Spout и Hougham. На схеме видны места расположения зенитных и противотанковых орудий, противотанковых и противопехотных заграждений, минные поля


Еще один план батареи с экспликацией. Источник

Экспликация
1 Орудийный блок № 1
2 Орудийный блок № 2
3 Орудийный блок № 3
4 Силовая станция № 1
5 Силовая станция № 2
6 Мастерские
7 R.А. склад (чего склад не понял)
9 Батарейная и крепостная планшетные комнаты (КП)
10 Крепостной наблюдательный (визирный) пост
11 Батарейный наблюдательный пост
12 Крепостной наблюдательный пост
13 Пост управления огнем
22 Железнодорожная линия
23 Укрытие прожектора № 1
24 Административные и жилые помещения
25 Здание фермы используемое для батареи
26 Фермерские домики используемые для батареи
27 Туалет для персонала планшетной комнаты. По всей видимости рядом с ним построили сохранившийся до наших дней блокгауз
28 Комната отдыха для персонала планшетной комнаты
29 Убежище и склад боеприпасов для орудия ПВО («Бофос»)
30 основание мортиры
Надо сказать, что наименование пунктов 10-12 разнятся в зависимости от схемы или иного источника. Это батарейные (BOP) и крепостные (FOP) наблюдательные (визирные) посты. встречаются следующие варианты с запала на восток:
1. FOP-BOP-FOP (в схеме с экспликацией)
2. BOP-FOP (восточный (?)-BOP (схеме коммуникаций № 1 в посте)
3. FOP (западный)-FOP (восточный)-BOP Источник KHF
Разнообразие вариантов и различные конструкции всех постов не позволяют точно определить сооружения, тем не менее становится понятно, что не только батареи имели свои визирные посты, но и командование западной группы батарей сектора береговой обороны Дувр (Западная крепость).

Аэрофотосъемка. В правом верхнем углу видна зенитная батарея среднего калибра, она сохранилась до наших дней. В левом нижнем углу - комплекс сооружений рядом с радаром батареи Lidden Spout


Современное состояние батареи видно на космосъемке Google. Огневые сооружения батареи были засыпаны в 1970 году при очередной попытке построить тоннель под English Channal, Тогда же был снесен городок батареи. Довершило разрушение строительство шоссе А20, которое прошло чуть южнее огневой позиции. В настоящий момент сохранились и условно доступны для осмотра: орудийный блок № 1 (дорога заканчивается у его элеватора, через который возможно проникновение), планшетная комната южнее шоссе А20 (проникновение возможно через аварийный выход), блокгауз рядом, обвалованная водяная цистерна в поле севернее бывшего батарейного городка, наблюдательные (визирные) посты, убежища и прочие объекты по кромке берегового обрыва. Значительная часть сооружений батареи скрыта под землей до лучших времен.
Из современных интересных объектов на фотографии видно два съезда в тоннель с трассы А20 который ведет на отсыпанный из грунта, полученного при строительстве Евротоннеля, ландшафтный парк Samphire Hoe c техническим входом и сооружениями Евротоннеля в восточной части. Вообще местность перегружена всяческим тоннелями. Помимо отмеченных есть еще два железнодорожных (Фолкстон-Дувр), один из порталов которого виден на фото, второй за левым обрезом снимка. Кроме того, толщу меловых скал в этом месте пронизывают тоннели предыдущих проектов Евротоннеля начиная с времен войны с Наполеоном и тоннельные убежища береговых батарей. Вот такой вот муравейник. Круто, да?


Рассмотрим расположенные в хронологическом порядке фотографии строительства батареи.. Там где возможно я буду их сопровождать фотографиями современными.

Орудийный блок № 1
Процесс строительства. В состав блока входили снарядный и зарядный погреба на нижнем  уровне, элеватор, помещения с нишами для первых выстрелов, помещения и убежище для л/с, собственно орудийная площадка


Бетонирование начиналось с помещений погребов на нижнем уровне












Работы по бетонированию встали - февральский снег














Орудие № 1. Источник фото


Макушка элеватора орудийного блока единственное что свидетельствует о его наличии в натуре и на космосъемке. Источник фото


Раскопки входа в орудийный блок недавно осуществлены владельцем участка. На фото можно посмотреть ниши первых выстрелов на верхнем уровне орудийного блока. Ну и кино. Половину фильма трактор борется с бетонным покрытием подъездной дороги.


Орудийный блок № 2
Видна кирпичная опалубка, вероятно, дерево во время войны в Британии стоило дороже кирпича


Интересно, две бетономешалки обеспечивали непрерывную заливку


Хорошо видна опалубка из кирпича






Средства механизации на строительстве батареи


На фото ниже хорошо видна очередность строительства, сначала погреба первых выстрелов с элеваторами, потом основание орудия, а не так как было принято в России после Порт-Артура - сначала основание орудия, потом установка орудия, а потом остальной бетон бруствера и погребов. Т.е. у нас батарея была боеготова спустя некоторое время после начала строительства, а здесь только по завершению.












Орудийный блок № 3
















Установленное 8" орудие


Тоннельное убежище и перевязочный пункт.
Подобно другим береговым батареям, на батарее Hougham планировалось строительство тоннельного убежища для укрытия личного состава в случае бомбардировки и для размещения перевязочного пункта, разворачиваемого при необходимости в госпиталь. Убежище к концу 1942 года было построено частично. Располагалось оно в тыловой части орудийных блоков. О его состоянии в настоящее время информации нет. Источник схемы.


Планшетная комната (КП)
Схема. Видно что планировка комнаты существенно отличает от планшетных комнат соседних батарей, что обусловлено совмещением планшетных комнат батареии и группы батарей (Западной крепости). Источник схемы


Еще один вариант. Источник схемы


Сентябрь 1941 года. Ведутся бетонные работы на планшетной комнате (КП). Слева предположительно бетономешалки


Портал планшетной комнаты


Видно сочетание бетонных и кирпичных (опалубка ?) конструкций. По всей видимости готовится бетонирование дренажного тоннеля по периметру бункера





Вязка арматуры перекрытия планшетной комнаты в октябре 1941 года




Ноябрь 1941 года, строительство планшетной комнаты в самом разгаре. На дальнем плане виден один из наблюдательных пунктов на береговом обрыве


Бетонирование перекрытия планшетной комнаты. На переднем плане шахта запасного выхода


Вход через аварийный лаз в планшетную комнату. Основной вход завален. Источник фото


Помещение крепостной планшетной комнаты. Современное состояние.  Источник фото


Интерьер батарейной планшетной комнаты. Источник фото На фото видны характерные свайки планшета преобразователя координат. На стене справа следы крепления трансформаторов системы передачи данных Magslip. Слева на том же уровне - следы панели приемников кабелей системы передачи данных Magslip. Ниже место крепления панели переключения передачи данных Magslip. Схема оборудования батарейной планшетной комнаты была здесь

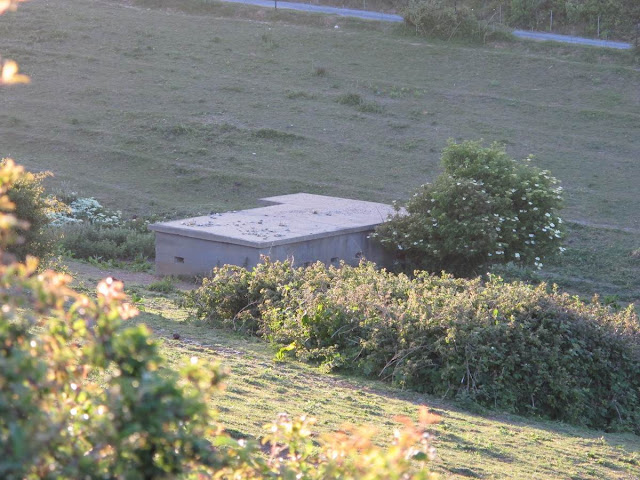

Как видно из схем, чуть восточнее планшетной комнаты были построены туалет и комната отдыха для персонала планшетной комнаты. И вот что странно, в настоящее время на месте туалета фиксируется явное боевое сооружение ввиде блокгауза с ружейными амбразурами. По плану с туалетом оно не совпадает. На некоторых сайтах его считают электростанцией, что наверное, не верно. В базе данных по сооружениям Второй мировой войны сооружение числится как ДОТ. Фундамент комнаты отдыха на космосъемке просматривается, а вот куда пропал туалет и когда не ясно. Этот блокгауз я сфотографировал идя по тропе вдоль береговой кромки. Планшетная комната чуть левее за обрезом кадра, засыпана грунтом.


Строительство силовых станций. На батарее было три силовые станции. Две (на фото ниже) мощностью 50 КВт каждая предназначались для питания орудийных установок. Третья, местонахождение которой не известно мощностью 10 КВт предназначалась для обеспечения электроэнергией планшетной комнаты.




И в Британии бывает зима


Продолжение следует
