Tilbury Fort. Батареи северо-восточного бастиона и пороховой погреб

Оригинал взят у starcom68 в Tilbury Fort. Батареи северо-восточного бастиона и пороховой погреб
После того, как мы осмотрели северо-западный бастион, куртину между ним и северо-восточным бастионом, восстановленные деревянные мосты через водяные рвы настала очередь северо-восточного бастиона с расположенной на нем батареей трех 9" нарезных, дульнозарядных орудий и музеефицированным пороховым погребом.
То как English Heritage поступил с погребом и батареей мне кажется образцом в музеефикации подобных сооружений. Ничего лишнего, никакой бутафории, функциональность и минимализм. На огневой позиции отсутствуют муляжи орудий, но есть такие оригинальные элементы как водосточные трубы, двери в казематы траверсов сделаны деревянные легкие, они выполняют только свою функцию по защите внутренних помещений от осадков. В погребе восстановлены места для переодевания персонала, сделан макет оригинального освещения, чтобы показать как это работало, и частично заполнен снарядами снарядный погреб. Все. Остальную информацию посетитель черпает из многочисленных информационных табличек, ведь главными экспонатами являются не предметы, а собственно сам погреб и огневая позиция. Это я постараюсь показать в своем репортаже.


На обновленных фото из космоса четко видны подробности планировки как этого бастиона, так и соседних. Мы будем двигаться от места стыка северной куртины и левого фланка бастиона по часовой стрелке

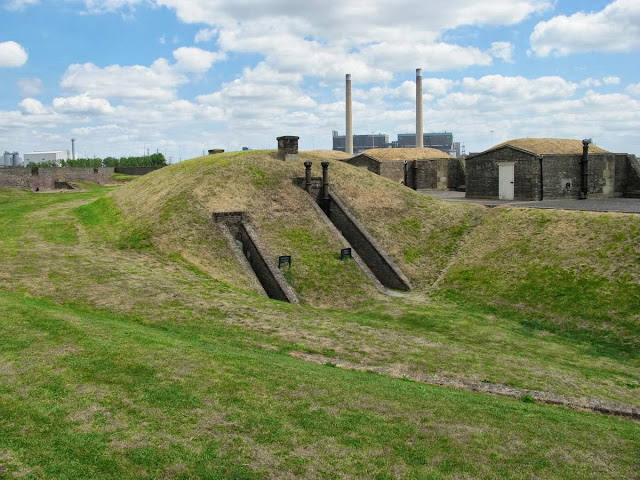

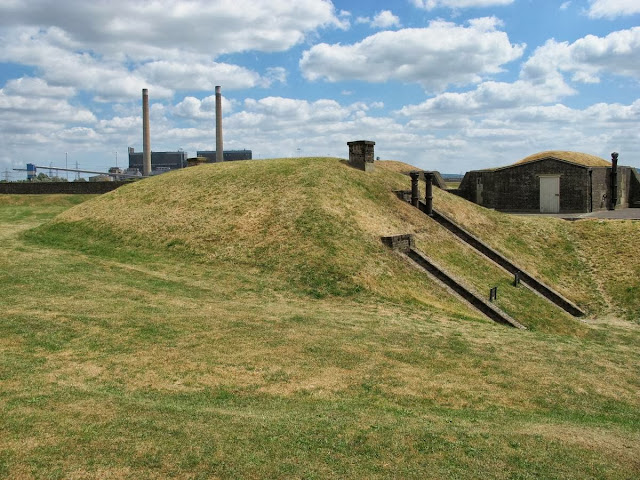

Вид на внутреннее пространство бастиона с пороховым погребом


За погребом видны орудийные дворики 9" батареи с казематированными кирпичными траверсами. Весьма ненадежная конструкция


На дальнем плане проглядывает Электростанция Tilbury


Бастион был построен в 1685 году. Артиллерийские батареи бастиона были реконструированы между 1868 и 1871 годами. 9" и 11" орудия, установленные здесь в 1870-е годы предназначались для усиления плотности огня вниз по Темзе. Как я понял на левом фасе бастиона сохранились три основания орудий более раннего периода, предназначенные для прострелливания пространства перед северной куртиной и бастионом

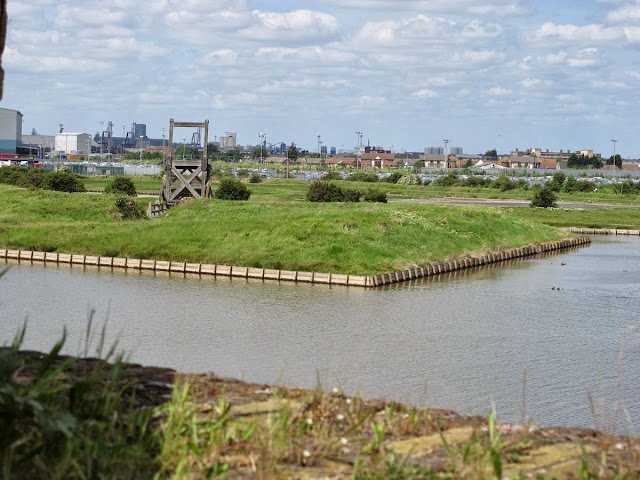

Вид с севера на орудийные основания. Виден подъемный мост через водяной ров

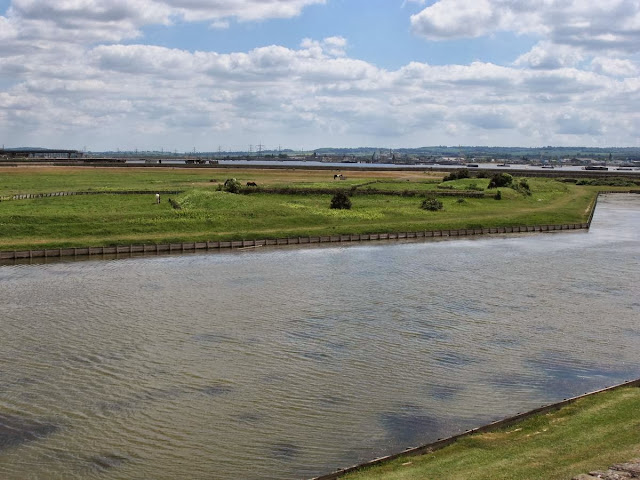

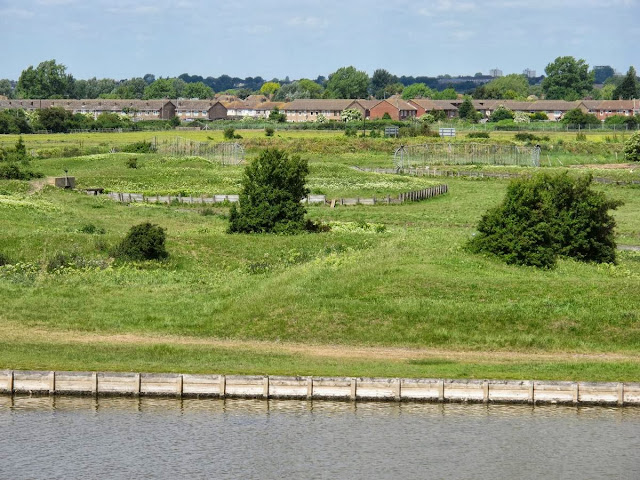

Вид через орудийные амбразуры на пространство севернее форта. Хорошо заметны два водяных рва, гласcисы и граница между землями историко-культурного назначения и поселения Tilbury


Чуть западнее виднеется еще один подъемный мост, а на дальнем плане - постройки Лондонского порта


Вид с угла бастиона на предлежащую местность. Справа за границей охранной зоны территория очистных сооружений и электростанции


Чуть левее


Еще левее, вид с угла бастиона на запад

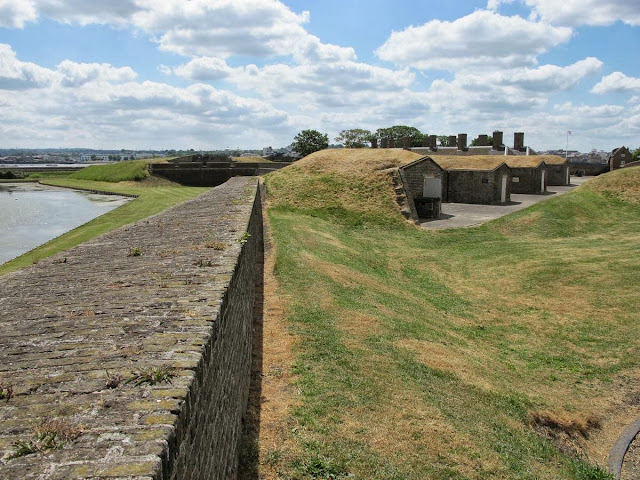

Вид на правый фас и фланк бастиона с батареей 9" пушек


Вид на юго-восток, на дальнем плане угадывается Темза


Переходим к осмотру батареи. Батарея правого фаса построена между 1868 и 1871 годами. Три 9" нарезных дульнозарядных орудия весили по 12 тонн каждое и стреляли 13 килограмовыми снарядами на расстояние в 4,5 мили (по другим данным на 2,5 мили. Странно, но информационные таблички иногда противоречат друг другу или я не совсем понимаю английский).  Скорострельность орудия достигала один выстрел в две минуты. Расчет каждого орудия десять человек и один офицер. Батарея действовала с 1870-х годов по 1904. Орудийные дворики разделены кирпичными казематированными траверсами, под которыми расположены расходные пороховые и снарядные погреба

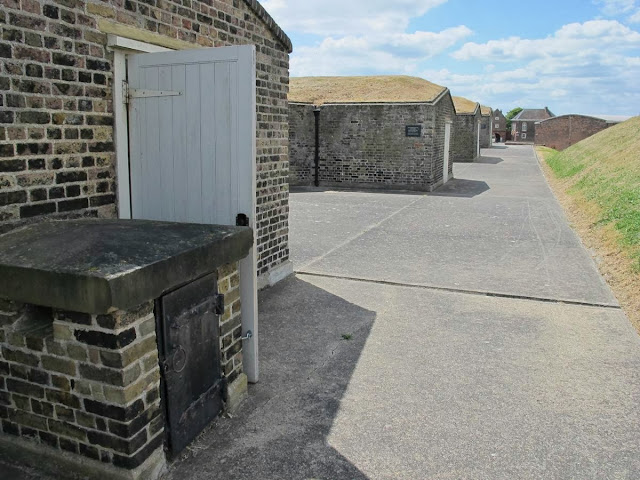

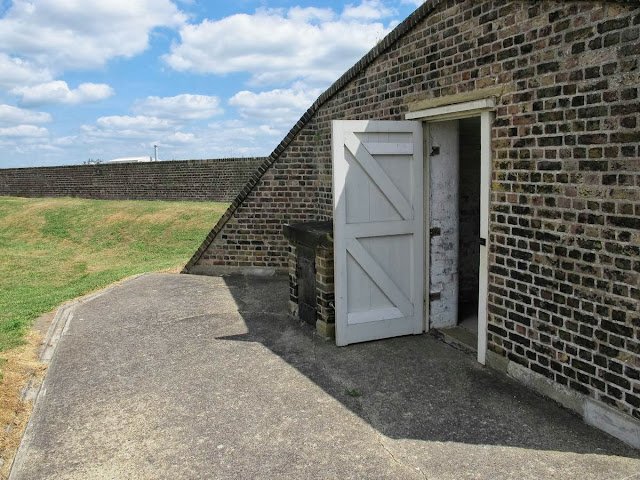

Вход в казематированный траверс над снарядным погребом. Двери сейчас установлены чисто декоративные

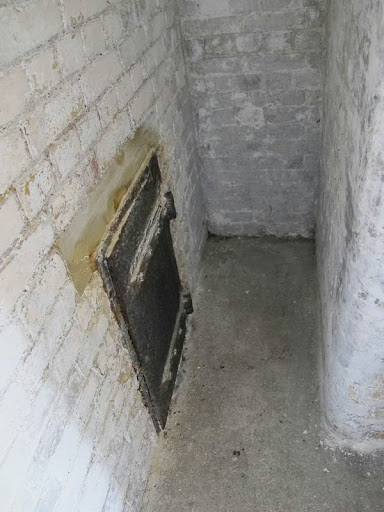

Внутри левого траверса над снарядным расходным погребом. Небольшая выгородка закрыта дощатой дверью. Броневым ставнем закрыт люк. Через него спускались вниз, обслуживать фонарь в световом окне расходного погреба, расположенного внизу. Почему в этом каземате я не увидел подачного окна для меня загадка. Может быть забетонировали в более поздний период?

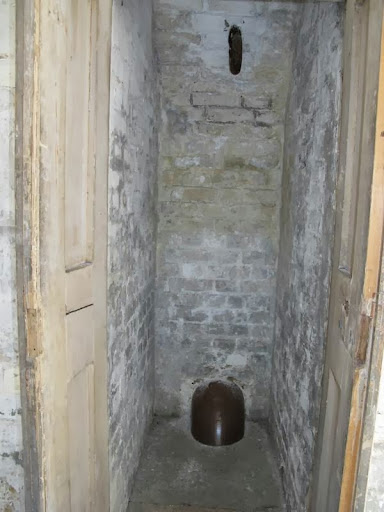

В выгордке видна вентиляционная труба, хотя я ожидал увидеть подачное окно

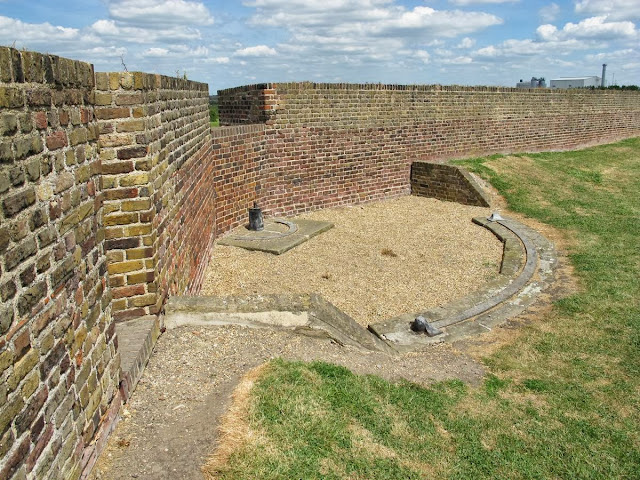

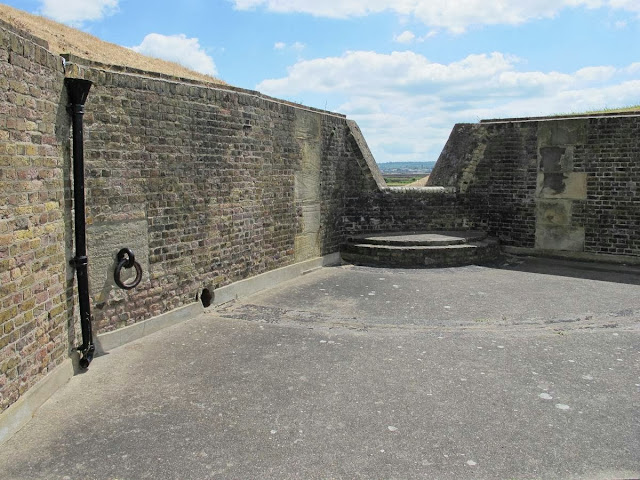

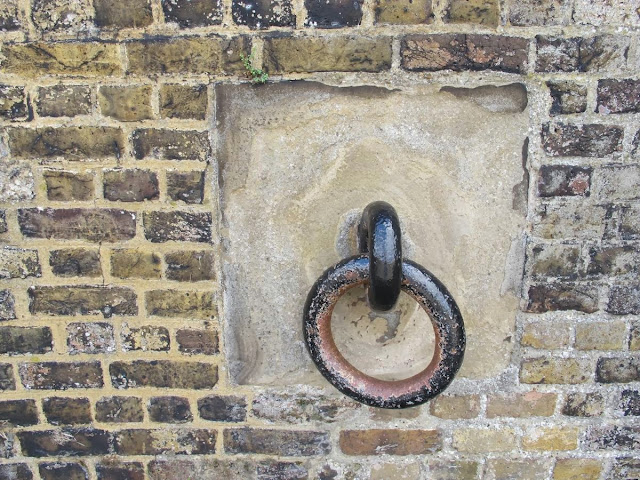

Орудийный дворик. Сохранился подлинная водосточная труба и кольцо для крепления орудийного станка. Слева отверстие утраченной вентиляционной трубы, которое ведет в казематированный траверс и далее в расходный погреб. Так же виден кольцевой погон по которому вращался станок орудия.

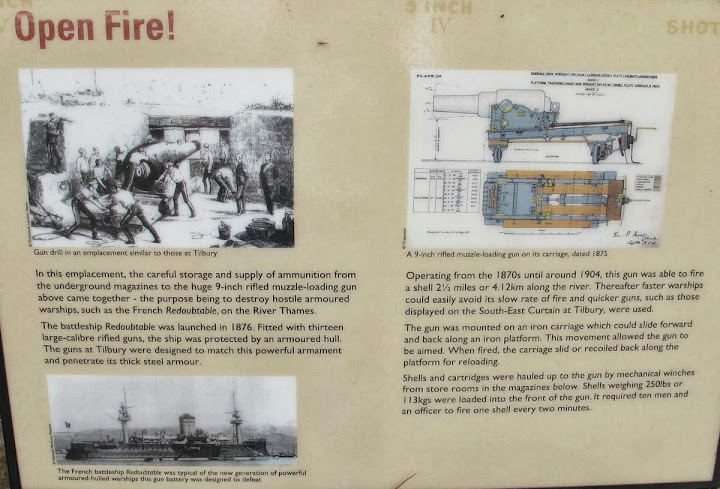

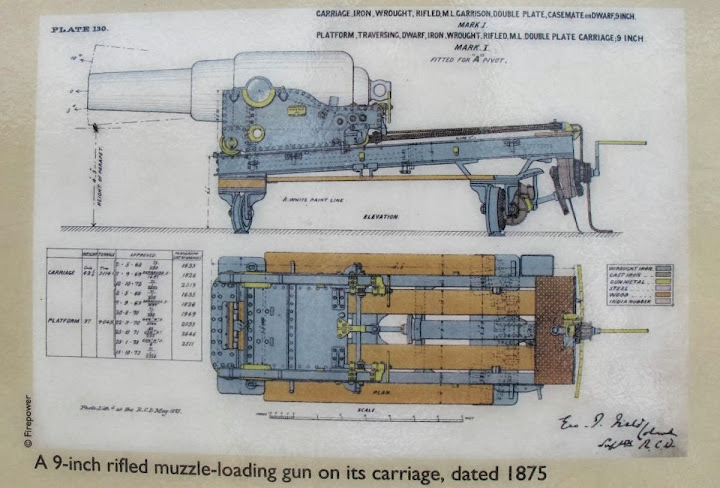

В орудийном дворике висит информационная табличка, рассказывающая о батарее и показывающая конструкцию орудия и станка




Еще один дворик, здесь сохранилась вентиляционная труба


На этой фотографии видно усиление бетоном кирпичной конструкции

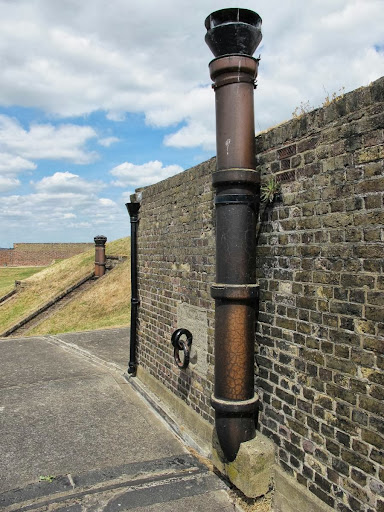

Еще одна фотография вытяжки и водосточной трубы в следующем дворике


Вид через пороховой погреб на запад. Видны вентиляционные трубы порохового погреба. На дальнем плане постройки Лондонского порта

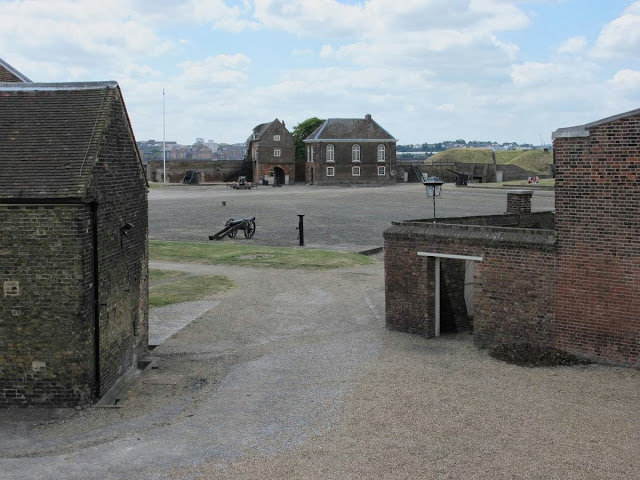

Вид из правофлангового дворика на внутренне пространство форта

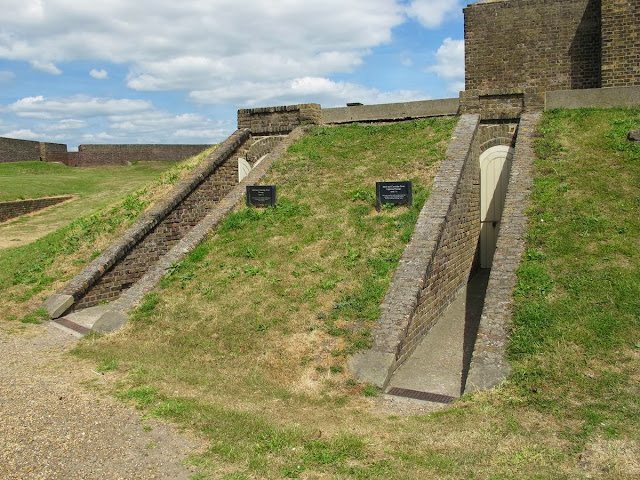

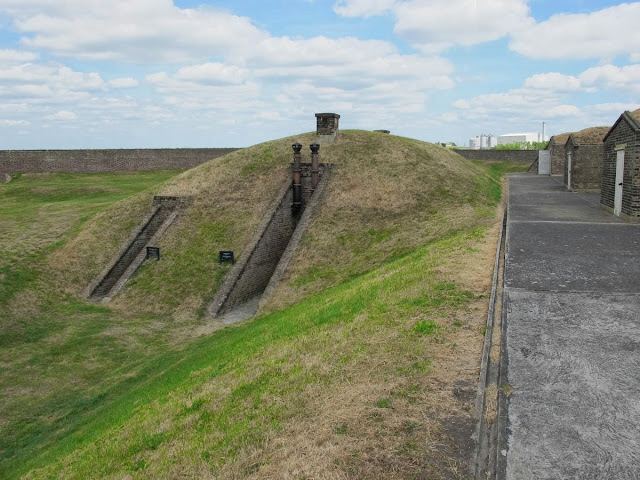

Входная группа порохового погреба под валгангом бастиона. Справа вход в световую галерею, предназначенную для освещения подбрустверной галереи погреба, слева вход в подбрустверную галерею

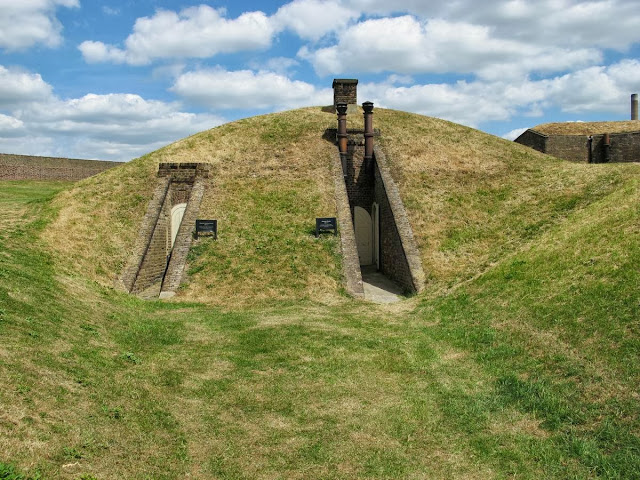

Вид на погреб. Слева вход в световую галерею для освещения главных погребов, справа вход в главные погреба




Входная группа укрупненно

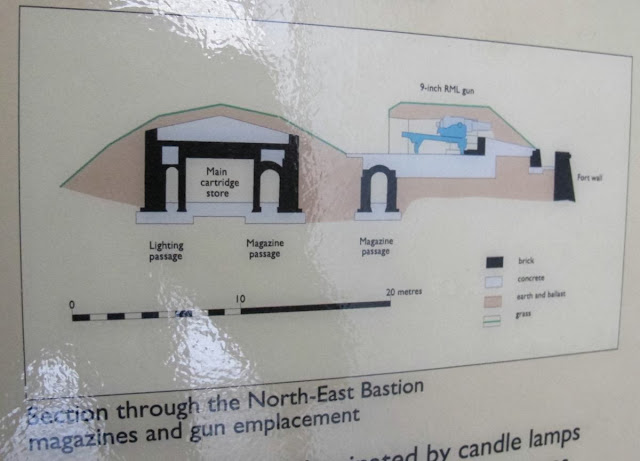

Поперечный профиль погреба


План погреба. Хорошо видны световые галереи и вентиляционные каналы


Место для переодевания персонала в районе входа в галерею, ведущую к расходным погребам. На правом кадре показан способ безопасного освещения внутреннего пространства погреба в районе главного снарядного погреба. Дверь в него слева.


На рисунке показано использование места для переодевания персонала погреба

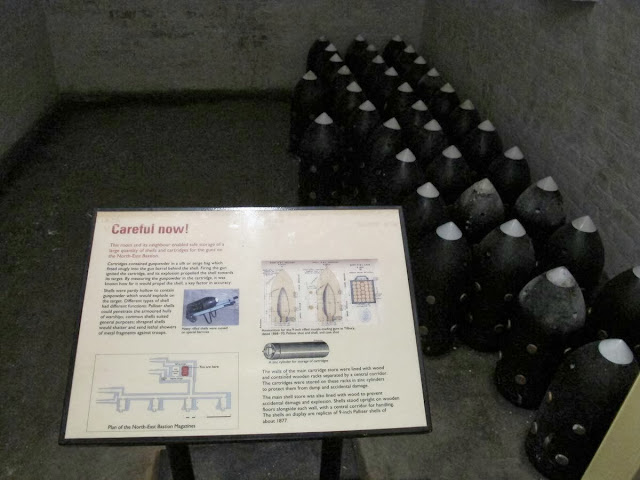

Главный снарядный погреб. Обратите внимание на пояснительную табличку. Она выполняет важную функцию по закрытию прохода вовнутрь погреба для посетителей


Снаряды

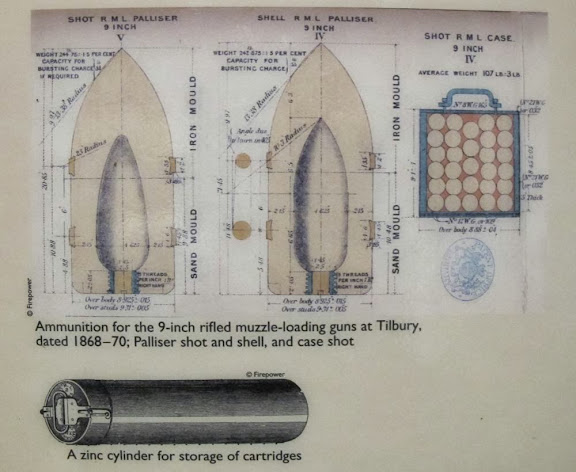

Чертежи различных снарядов и тубуса дял упаковки порохового заряда

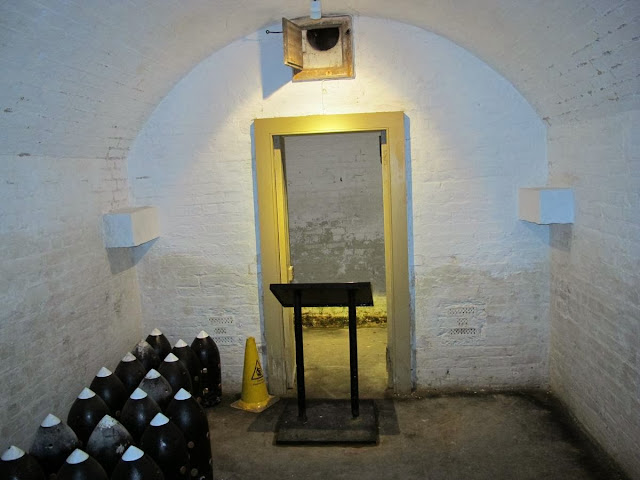

Вид на вход в главный снарядный погреб изнутри

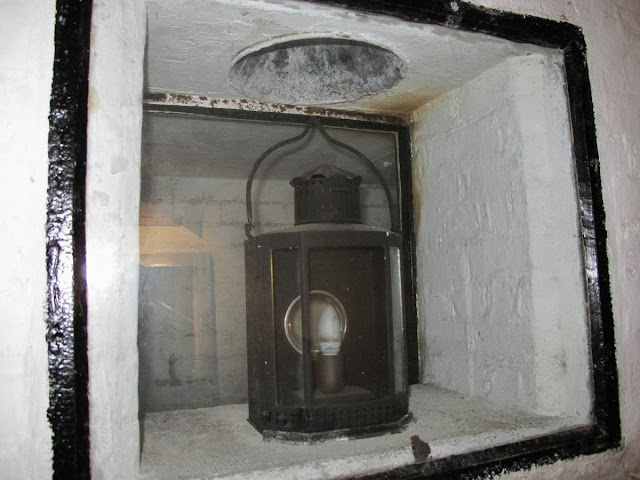

Фонарь для освещения погреба в световом окне. Обслуживание из световой галереи


Вентиляционные каналы в стенах погреба

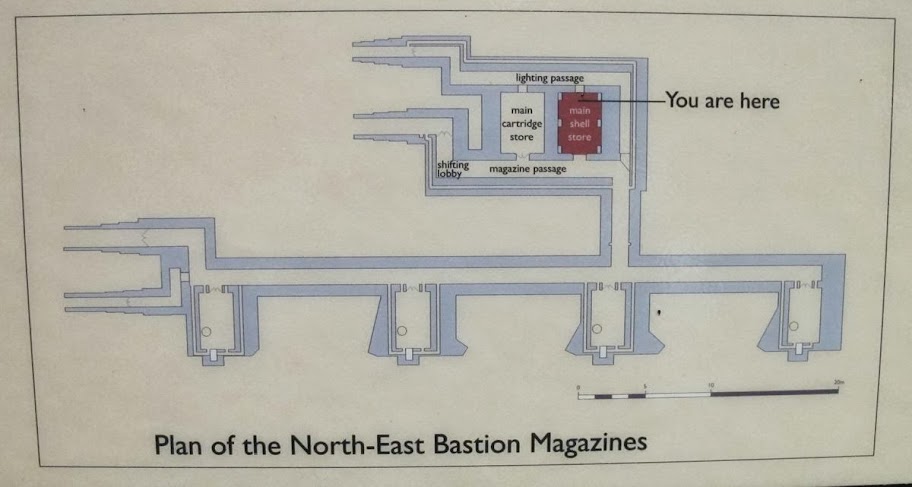

План погреба. Обратите внимание, на плане показано место где находится посетитель

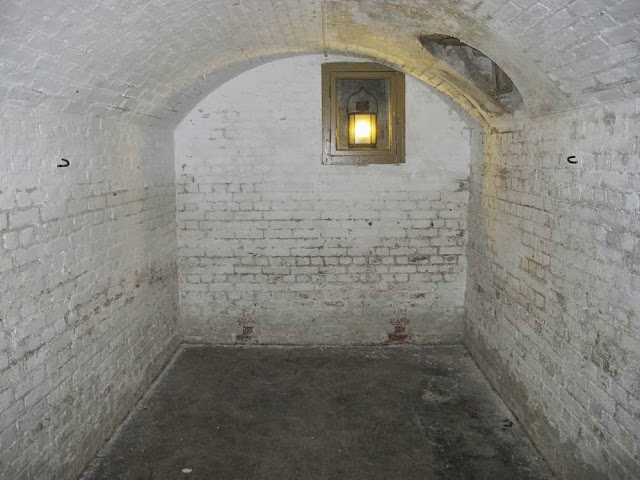

Внутри расходного погреба

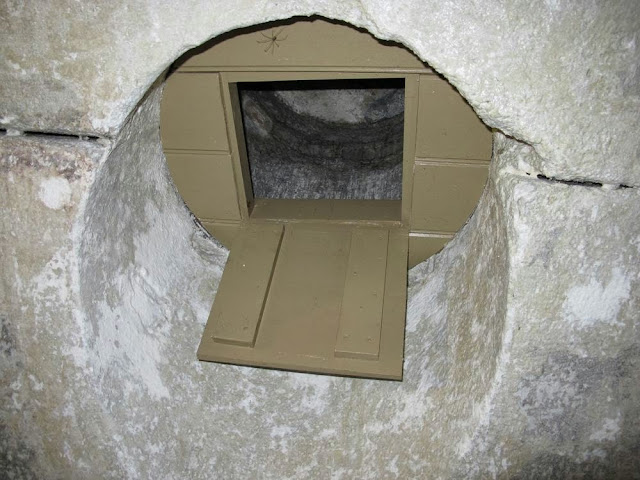

Подачное отверстие

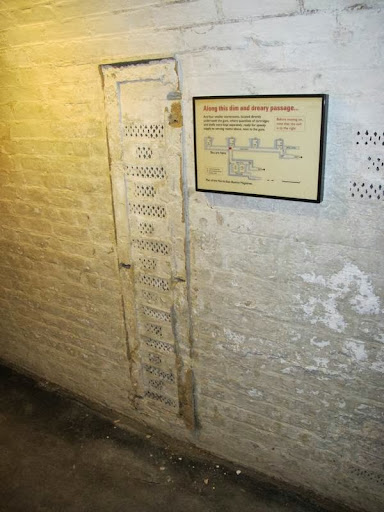

Расковыренная деревянная обшивка явила кирпич с отверстиями для вентиляции и пробитую дыру в вентиляционный канал. Галерея расходных погребов

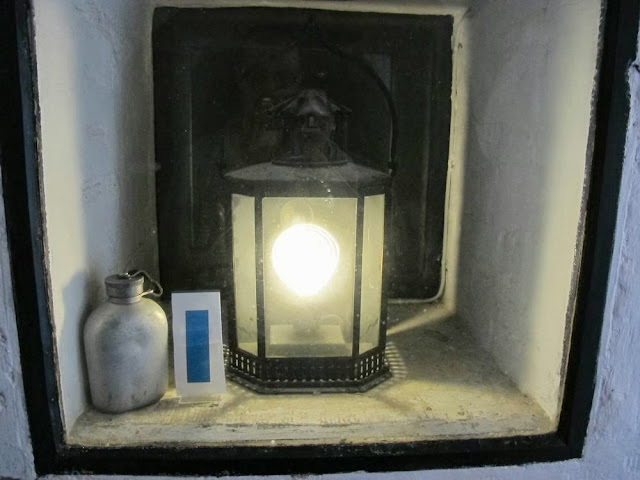

Еще один фонарь. В некоторых местах фонари работающие, но от электричества, а в некоторых подлинные и не работающие. Я больше нигде не видел, чтобы была так показана система освещения.


Продолжение следует
