Ворошиловская батарея № 981. Устройство боевого отделения башни МБ-3-12

Внешний вид башенной береговой артиллерийской батареи № 981 им. Ворошилова на острове Русский и ее огневой позиции описан мной в предыдущем посте. Здесь я на примере первой башни расскажу об устройстве боевого отделения артиллерийской установки МБ-3-12 на три 305-мм орудия длиной в 52 калибра. Но сначала еще одна ссылка на литературу по береговой батарее № 981: Калинин В.И., Иванов Ю.В., Гаврилкин Н.В., Зайцев Ю.М., Стехов А.В. Ворошиловская батарея. Башни линкора "Полтава" в береговой обороне. Владивосток: Дальнаука, 2011. 320 с.
Слева направо в первой башне Ворошиловской батареи установлены орудия морской артиллерии (МА) под номерами 133, 93 (1914)  и 73 (1913). Последние два подняты с линкора Императрица Мария и отремонтированы. Все стволы перестволены в 1939-40 гг.


Схема боевого отделения трехорудийной 305 мм установки МБ-3-12 из вышеупомянутой книги. Источник картинки: http://www.bellabs.ru/30-35/981.html


Казенная часть правого орудия № 73 с закрытым затвором. На переднем плане остатки разобранного механизма досылателя жестко соединенного балкой с казенной частью орудия. Заряжание орудие осуществлялось вне зависимости от угла вертикального наведения, тогда как на 30-ой батарее в установках МБ-3-12 ФМ досылатель расположен стационарно в боевом отделении башни и орудие имеет постоянный угол заряжания, для зарядки приводится в горизонтальное положение.






Пост командира башни. Все что осталось. В установке МБ-3-12 ФМ на 30-ой батарее на этом месте внизу установлен электродвигатель зарядника, а выше над ним, по трапику -  рабочее место командира башни с визиром (см. фото справа). Здесь же от всего хозяйства остался только ручной привод (розмах снят, виден фрагмент рукоятки), контрольный  прибор приема сигналов с центрального поста 61 (на своем ли он месте?) и какой-то трехканальный переключатель 16С1.

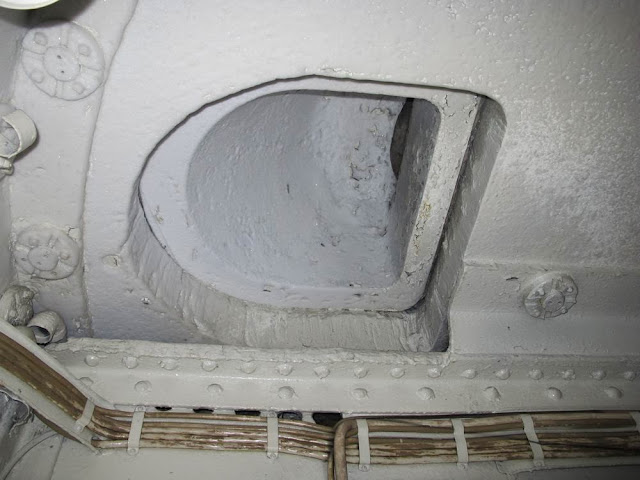

Бронезакрытие визира командира башни. Интересно, что, несмотря на то, что предполагалось использовать батарею с закрытых позиций, это отверстие для визира в перекрытии сохранили. Не факт конечно, что визир  был установлен. В перекрытии башен 30-ой батареи сохранили еще одно отверстие для визира наводчика по горизонтали в левом переднем углу башни.

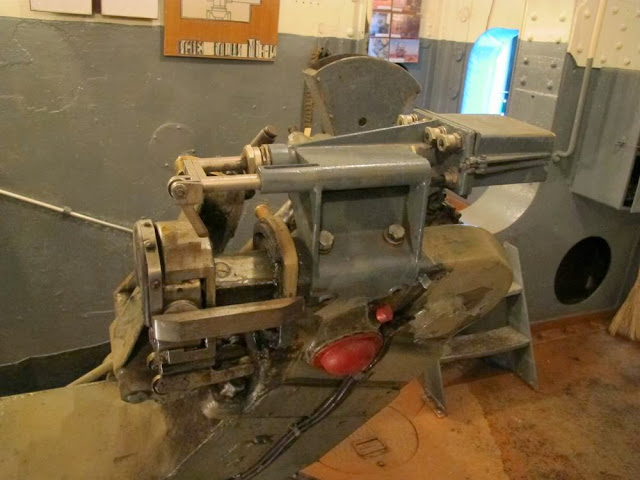

Среднее орудие № 93 с открытым затвором. Межанизм досылателя так же частично демонтирован

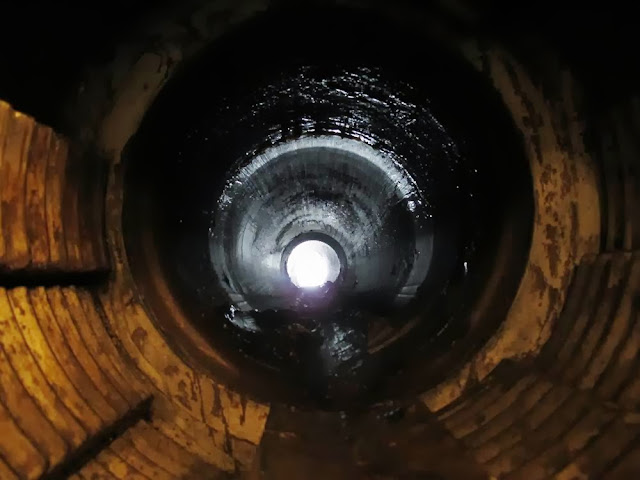

Канал ствола сохранил еще пушечное сало

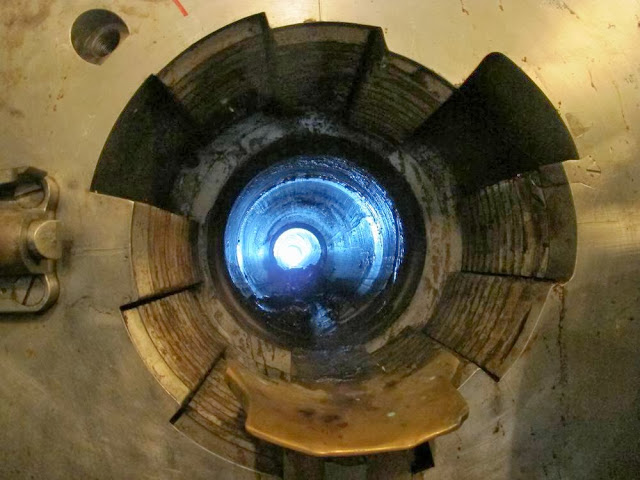

Заржавевший затвор орудия




Левое орудие № 133 наиболее комплектно. На досылатель надет розмах с противовесом для приведение его в движение ручным способом


Попытка привести в движение прибойник


Постепенно он выползает


И наконец прибойник бессильно свешивается вниз на первом звене цепи Галля. Потом с трудом запихали обратно.
На финальной сцене в кадр попал Владимир Иванович


Приводим в действие затвор. Все вручную, электродвигатели давно сданы в металлолом




Денис Никифоров за штурвалом привода затвора


В переднем левом углу башни рабочее место номера, отвечающего за горизонтальный угол наведения башни. Практически все здесь утрачено, остались только сидение, колонка штурвала сервопривода горзонтального наведения и часть педали


Вот так это рабочее место выглядит на Б-3-12 ФМ в Севастополе. Здесь все работает или работало по состоянию на 2005 год.


Трехканальный переключатель 16С1 привода от аккумуляторных батарей (?). Не помню в каком месте снял.

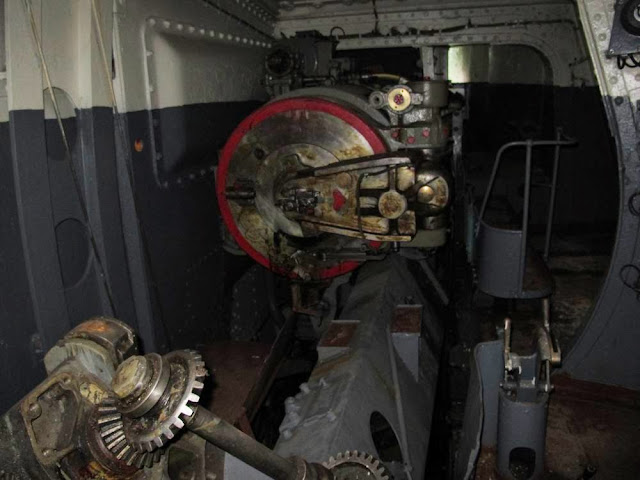

Казенная часть орудия


Не знаю, что за агрегат поверх ствола - электропривод открытия затвора?


На фотовидно противооткатное устройство


Ручной привод подъема зарядника левого орудия? Крышка с него зачем-то снята...

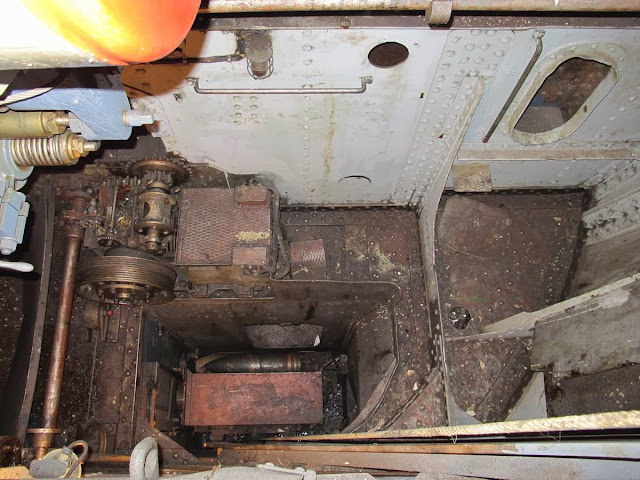

Шахта элеватора и зарядник


Слева вверху фрагмент откатника, в центре оранжевое цилиндрическое тело - накатник (?)

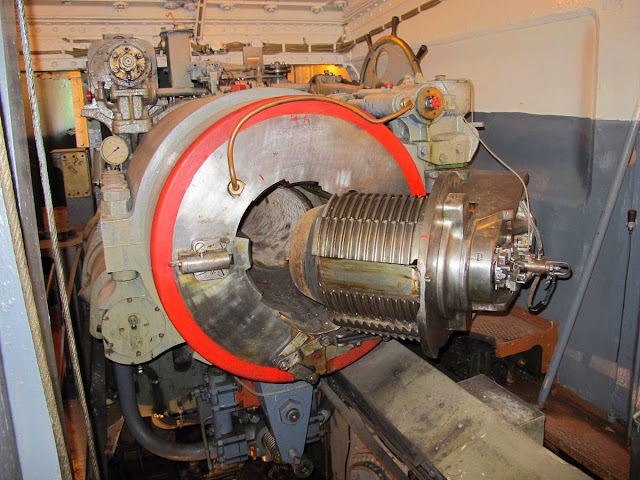

Еще один вид на затвор

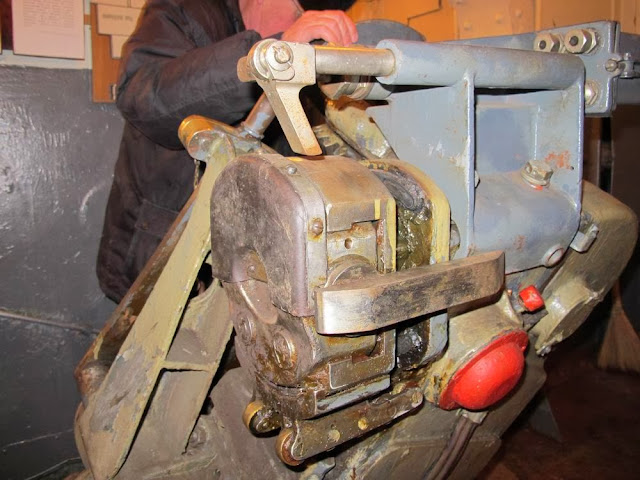

Стреляющее приспособление

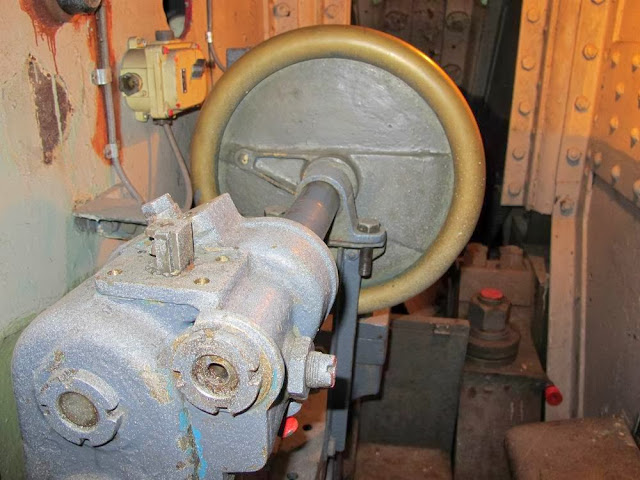

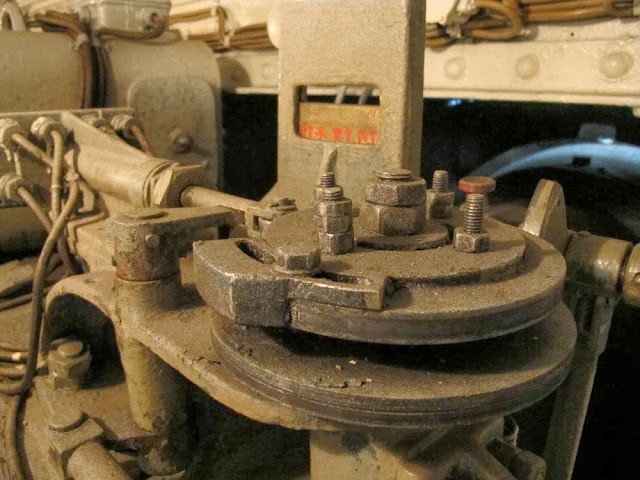

Ручной привод затвора

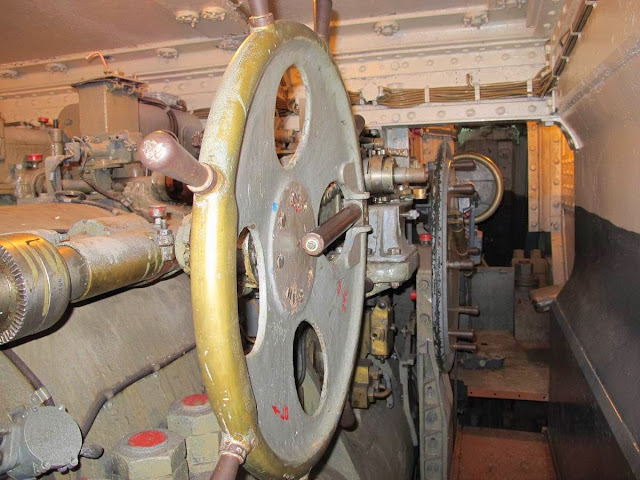

Ручной привод вертикальной наводки




Покрытая пылью и ржавчиной шкала комендорского сообщителя "ЦЕЛЬСЬ"


Электрогидравлический привод вертикального наведения левого орудия

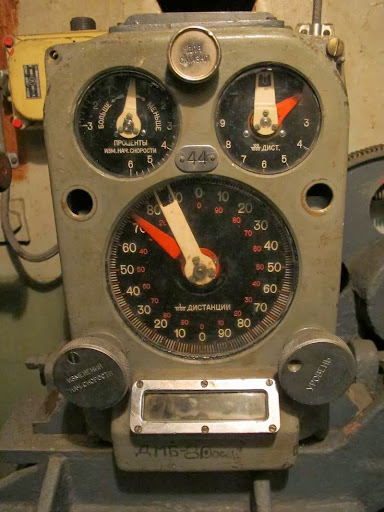

Прибор 44 - принимающий угла вертикального наведния


Во вторую башню мы не ходили, не было времени, да и состояние там, говорят, еще хуже.
