Tilbury Fort. Скорострельная батарея. 6-ти и 12-ти фунтовые пушки

Оригинал взят у starcom68 в Tilbury Fort. Скорострельная батарея. 6-ти и 12-ти фунтовые пушки
Осмотрев офицерскую казарму с небольшой выставкой во внутреннем дворе форта возвращаемся к Водяным воротам, чтобы поднятся на южную куртину и проследовать по ней на юго-восточный бастион. В начале ХХ века бастион и куртина были существенно перестроены, при этом по возможности использовались казематы более ранней 9" или 11" (данные разнятся) восьмиорудийной батареи. Все пространство юго-восточного бастиона занял бетонный блок батареи из двух 6" орудий, а в толще куртины и на ней была размещена батарея на четыре мелкокалиберных скорострельных орудия. Обе батареи имели единый пост управления огнем, распложенный между ними.
Примечательно, что под крайний правый дворик скорострельной батареи попало первое укрепление форта - блок-пост Генриха VIII 1539 года постройки. Это одно из первых сооружений Великобритании, построенных специально для применения артиллерии и в силу этого имеет большое историческое значение. Вполне возможно, что он сохранился ввиде элементов фундамента или конструкции батареи ХХ века. Естественно, что никому не приходит в голову раскопать экскаватором валы форта в целях поиска этого блок-поста, как произошло с Берестейским замком в Бресте, и уж тем более не построить его новодел. Хотя во всех текстах о форте подчеркивается значимость первой оборонительной постройки.
В силу обширности материала, в этом посте я подробно расскажу только о скорострельной батарее с установленными в ее двориках орудиями.


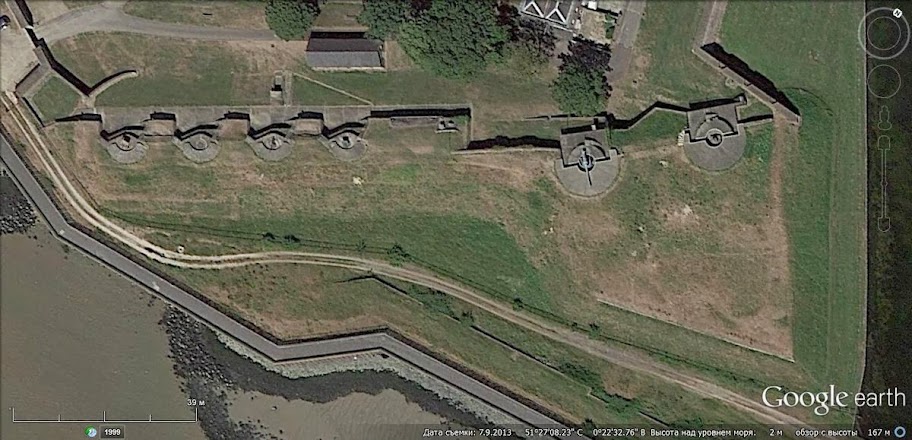

На космосъемке слева на право видны четыре орудийных дворика скорострельной батареи, пост управления огнем и два дворика 6" батареи. Четко прослеживаются очертания как бастиона и куртины форта, так и орудиных блоков в их толще. В левом верхнем углу виден технологический въезд в форт в проеме горжевой стены между батарей и Водяными воротами


Вид на скорострельную батарею со второго этажа Водяных ворот форта. На переднем плане послевоенное морское орудие (про него я расскажу отдельно), на дальнем плане орудиные дворики скорострельной батареи. Справа технологический проем в горжевой стене и каземат в толще которого, вполне возможно, скрывается блок-гауз Генриха VIII.
Батарея была построена в 1902-1903 годах и вооружена четыремя 12 фунтовыми пушками. Сейчас в орудиных двориках демонстрируется коллекция разнокалиберных и разновременных орудий.


Поднимемся на вал к батарее. Батарея построена в бетоне, но вписана в бывшие кирпичные орудийные дворики своей предшественницы. Если судить по конструкции батареи северо-восточного бастиона, то здесь угадываются аналогочные кирпичные казематированные траверсы, под которыми расположены расходные погреба. А вот главных погребов по просту нет, может быть из разобрали по какой-то причине? Или не построили? Далее я покажу предполагаемый выход в них. Еще в этой конструкции батареи мне не понятно как осуществлялась подача боезапаса из погребов в казематированные траверсы и далее к орудийному дворику?  Какие-либо подачные окна отсутствуют. Или они были, но забетонирвоаны в более поздний период или боеприпасы таскали по лестницам и по улице? Смысл тогда городить столь сложную конструкцию?

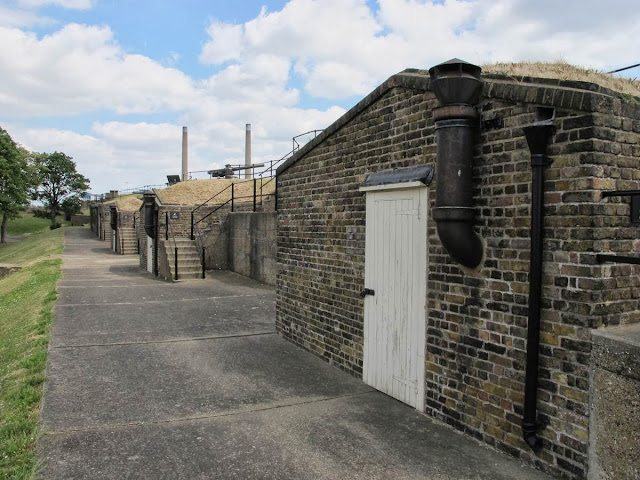

Вход во внутренние помещения батареи закрыт. Обратите внимание на сохранившиеся вентиляционные и водосточные трубы

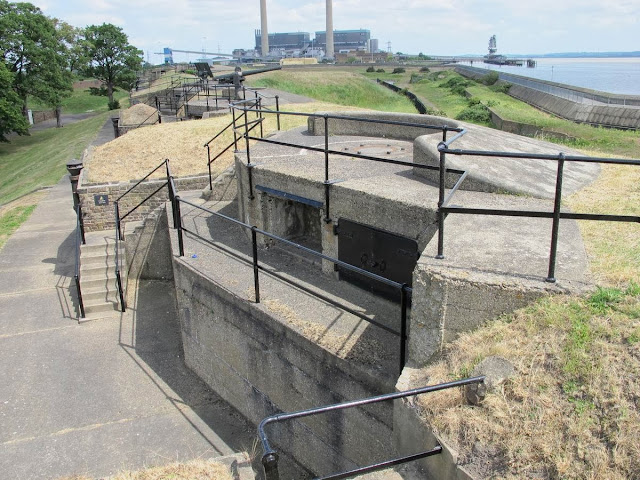

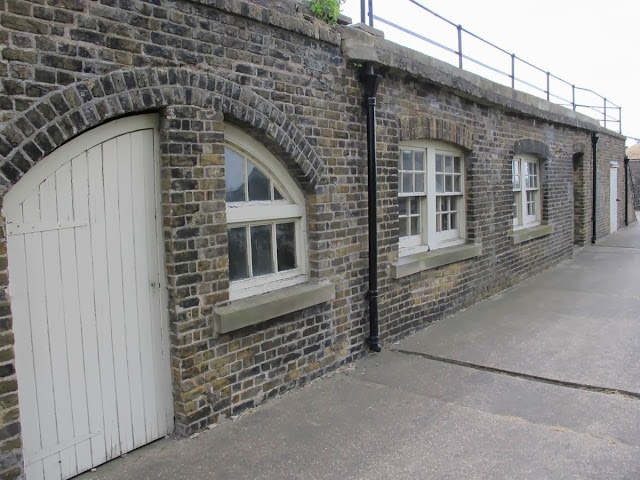

На левом фланге батареи имеются казематы, так же возведенные на месте бывших орудийных двориков. По кирпичу это не чувствуется, но если заглянут вовнутрь через окно, то можно увидеть много интересного


Здесь виден кольцевой погон бывшего орудия и металлический ставень, закрывающий место бывшей амбразуры. С наружи он еще засыпан землей, а может быть и забетонирован. Что здесь с потолком и зачем нужен полиэтилен я так и не понял. В каземате хранятся фрагменты вентиляционных и водосточных труб и черепица. Сверху над этим казематом расположен батарейный командный пост. К нему мы вернемся в конце поста.


Вернемся назад на правый фланг, пока еще один вид на казематы левого фланга и лестницу к четвертому (если считать с правого фланга) орудию

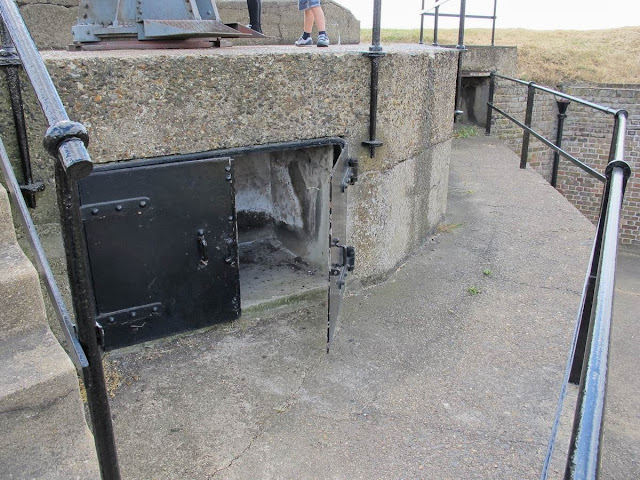

Четвертый орудийный дворик, если считать с правого фланга. Как здесь из погребов подавались боеприпася я не понял. За Бронеставнями глухие кранцы первых выстрелов. Или их потом забетонировали? Не похоже


Второй орудийный дворик. Он единственный не имеет орудия. На дальем плане электростанция Тилбери, справа Темза


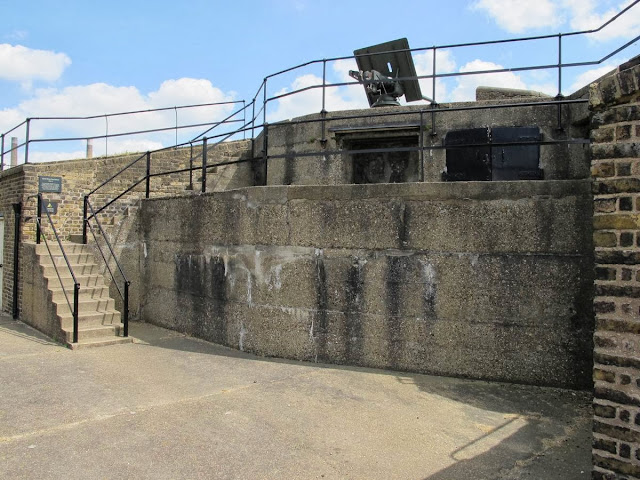

Идем к первому орудию. Бронеставни на кранцах первых выстрелов, как мне показалось, местами новодельные. Перила больше похожи на оригинальные, а если и нет, то сделаны со вкусом. Хотя да, здесь же металл не пилят.


Поднимаемся к первому орудию - 12 фунтовой 12-pdr (3"/40, 76,2 мм) QF скорострельной морской пушке Mark V.R, производства Armstrong
Красота


Данное орудие было произведено в 1942 году (более ранние модbфикации поступили на вооружение в 1894 года). Выпущенные в период Второй мировой войны стволы, в отличии от ранних, скрепленных, представляли собой моноблок. Подобные пушки изначально предназначались для установки на эсминцах и подводных лодках. В период Второй мировой войны их устанавливали на тральщиках, торговых судах и в береговой обороне. Данное орудие можно было испольpовать и для стрельбы по воздушным целям.


Скорострельность орудия 15 выстрелов в минуту, начальная скорость 640 или 681 м/с, дальнобойность при 40 градусах вертикального наведения - 10740 м, живучесть 2700 выстрелов. Интересно, что в открытх источниках нигде не упомянут этот экземпляр орудия как сохранившийся. Источник
Вид с фронта с Восточной батареи


Над фортом развивается флаг English Heritage - управляющей фортом организации

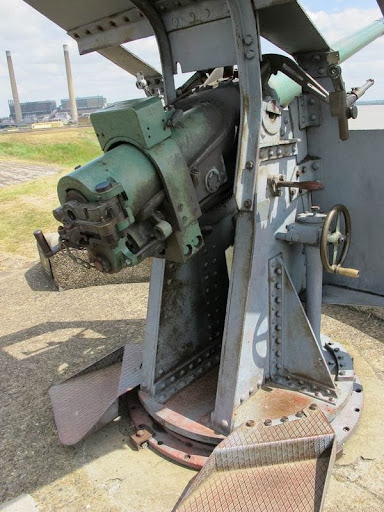

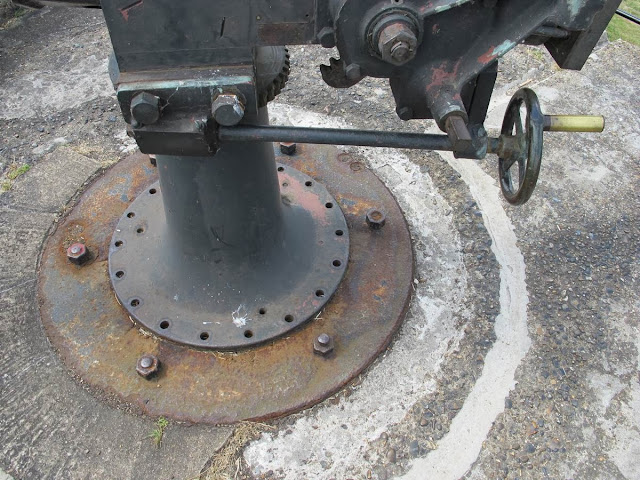

На первый взгляд видно что орудие более-менее комплектное. Сейчас оно свободно вращается в горизонтальной плоскости и, могу ошибаться, осуществляется его вертикальное наведение. Слева маховик вертикального наведения, справа горизонтального


На казенной части орудия виден серийный номер ствола
№S7346
И маркировка типа орудия
QF12Pr12CWTMkV.R. G.1942
Что означает Скорострельная 12 фунтовая в 12 центнеров модель V.R. производства 1942 года
На затворе нанесены аналогичные надписи


Термин скорострельный (QF) в Британской артиллерии подразумевает, что пушка использует унитарные патроны. Однако, есть мнение, что на этом орудии могли применятся патроны, где снаряд и гильза не были жестко скреплены друг с другом. Странно, не правда ли? Что это давало, кроме затруднения заряжания? Источник фото


Специальное приспособление для зарядки нескрепленного патрона. Навеное чтобы снаряд не потерять случайно.

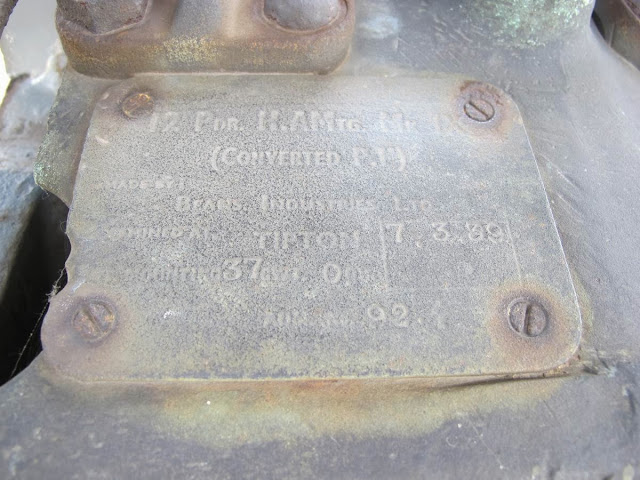

Шильдик на орудийном станке
12 Pdr. H.AMig. Mk. IX
(CONVERTED P.V.)
MADE BY:Beans Industries Ltd
TIPTON 7.3.39
Остальные надписи малочитаемы.
Тип станка  H.AMig (?) Mk IX изготовленном 7 марта 1939 года (?) Beans Industries Ltd
Обозначение Н.А говорит о том, что станок приспособлен для стрел бы по воздушным целям
Запрос по слову TIPTON сообщает нам, что сейчас это компания по производству средств для чистки оружия

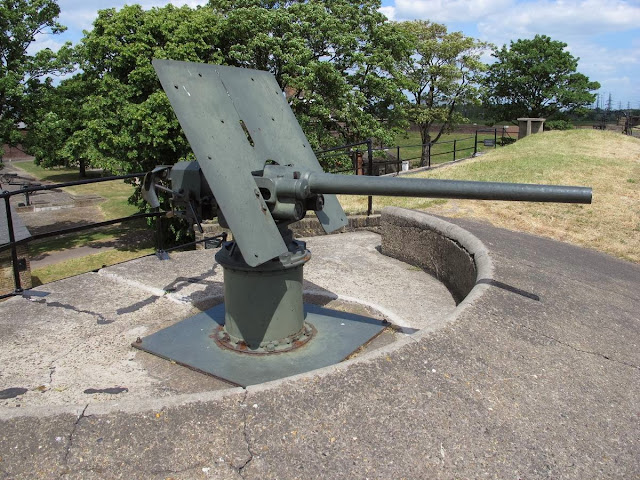

Идем к третьему дворику со следующим 12-ти фунтовым орудием более архаичной конструкции. Под двориком имеется вход в пороховой погреб и внешняя лестница, по которой можно было подносить боеприпасы к орудиям, если подачных окон все-таки не было. Орудие отполировано и блестит как бронзовое

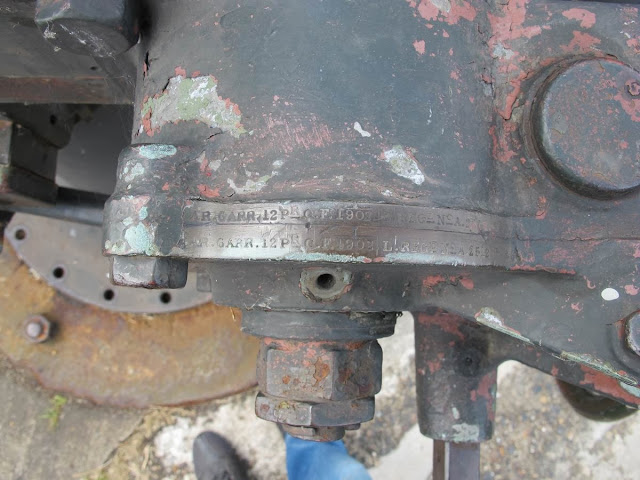

Я нашел на орудии только одну надпись на устройстве вертикального привода. Что характерно, она повторяется и на основной части и на крышке
AR. CARR. 12 PR Q.F. 1902 | L. REGD № A.2512
Из это абравиатуры я расшифровал только 12 PR Q.F. 1902  - 12-ти фунтовое скорострельное 1902 года


Замок орудия отсутствует, вместо него вставлена заглушка. Никаких надписей здесь я не увидел, что странно


Обратите внимание на неподвижную тумбу (хоть и неправильно закрепленную) с поворотным устройством в ее верхней части. Такая система поворота орудия на неподвижно закрепленной опоре получила в Британском флоте обозначение P. На этом фото видно, что перед нами не оригинальное орудие, а довольно-таки неуклюжий макет сваренный из различных частей


Вид на батарею от четвертого дворика. Помимо пушек видны Водяные ворота и домик стражи

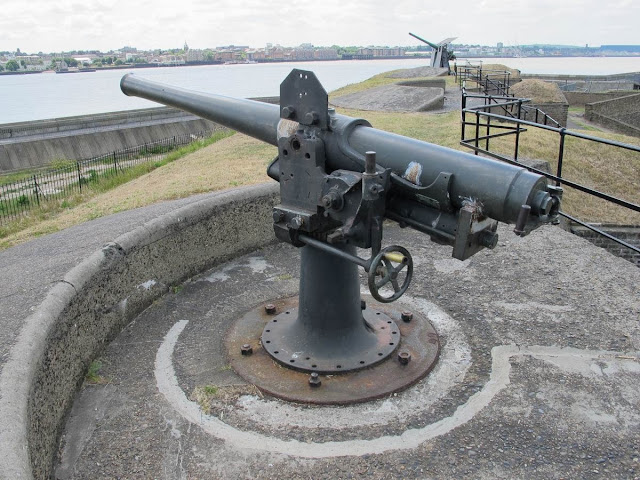

В четвертом дворике нас поджидала вот такая красавица. Ни одного информационного щита (впрочем как и у остальных орудий) рядом не было. Это наверное единственный недостаток этого музея. И что самое обидное ни одна надпись на орудии мной не была замечена и сфотографирована.


Когда я стал идентифицировать эту пушку, то быстро нашел что на одном из ресурсов она определена как 3-х фунтовая 3-pdr (1,85"/40 47мм) QF Mk I морская пушка Гочкиса образца 1886 года. Часть этих пушек дожила до Второй мировой войны и использовалась для вооружения мелких судов и береговой обороны.
Однако не все так просто.
При ближайшем рассмотрении она оказалась несколько другим орудием - 6-ти фунтовой 6-pdr (2,244"/40 57 мм) QF Mk I морской пушкой Гочкиса или что более привычно русскому уху 57-мм скорострельной пушкой Гочкиса. На вооружние пущка была принятов в 1884 году. Скорострельность достигала 20 выстрелов в минуту, начальная скорость снаряда 538 м/с. Дальнобойность при угле вертикального наведения 45 град. - 7955 м. Во Вторую Мировую войну дальность стрельбы увеличилась до 8600 м. Пушка могла применятся для стрельбы во воздушным целям. Наводка в вертикальной и горизонтальной плоскостях осуществлялась только вручную плечом наводчика. В более поздних модификациях Mk IV появился механизм секторного типа для вертикальной наводки.
Около 1700 этих орудий дожило до Второй мировой войны и использовались для вооружния мелких судов, в береговой обороне и ПВО.


6-ти фунтовая пушка Гочкиса установленная на подводной лодке H2 в 1915 году. Источник фото
Обатите внимание на конструкцию компенсаторов аналогичную рассматриваемому орудию

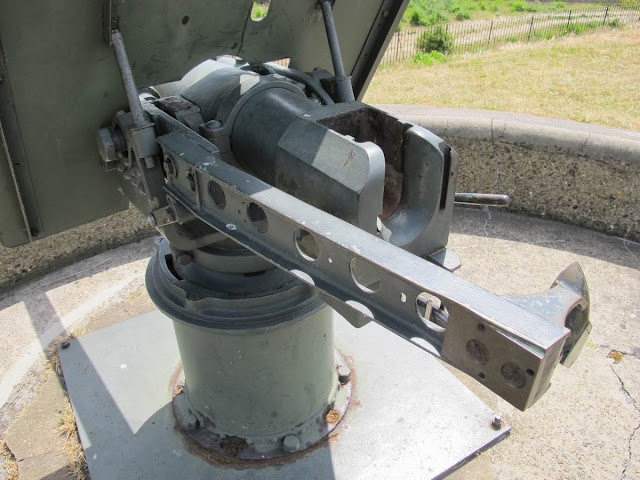

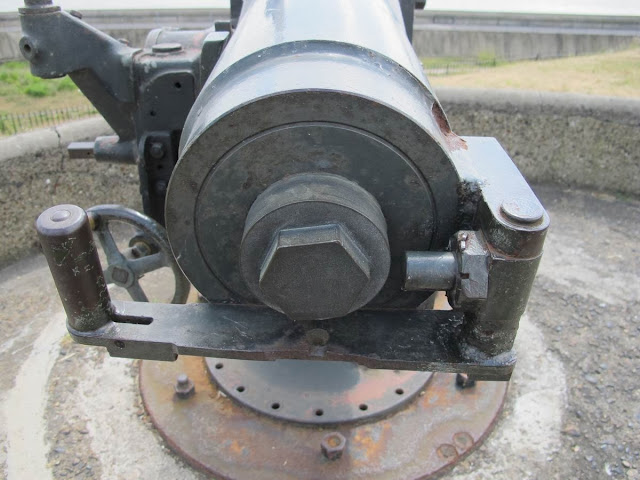

Казенная часть. Видна двутавровая балка "приклада" с "лемехом" - гильзотражателя. Причем балка почему-то короче чем нужно и собственно самого упора в плечо нет, а своими отверстиями она напоминает аналогичную балку 47-мм Гочкиса. Затвор вертикальный клиновой.


6-ти фунтовая пушка Гочкиса в стадии строительства на Elswick Works Источник фото
Здесь видны компенсаторы, "приклад", гильзотражатель, рукоятка наводки, крепление щита и прочие мелкие детали идентичные рассматриваемому орудию


Обратите внимание на рукоятку под затвором и фиксаторы угла наведения орудия. У этого орудия ничего не крутилось, все приварено на мертво.




Общий вид на батарею скорострельных орудий с левого фланга


Батарейный командный пост постройки 1903-1904 годов. У него предполагалось закрытие из дерева и стекла, однако оно не сохранилось. Бетонные тумбы предназначены для установки приборов управления огнем батарей. Подробно про них и систему управления огнем я рассказывал в описании береговой батареи Hougham




Вид на Темзу с поста управления огнем. Перед водозащитным сооружением виден вал Восточной батареи.

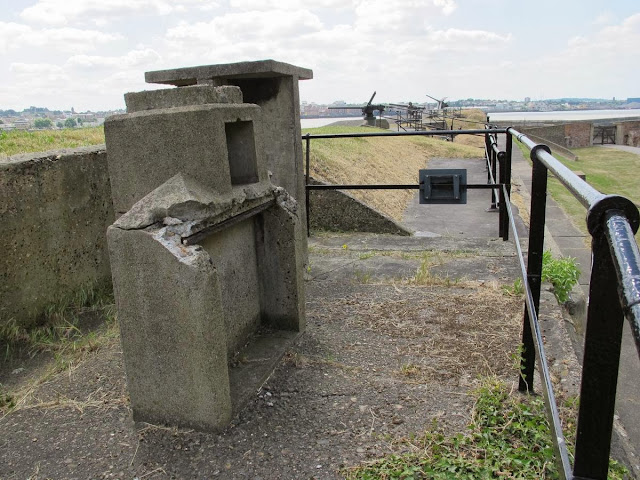

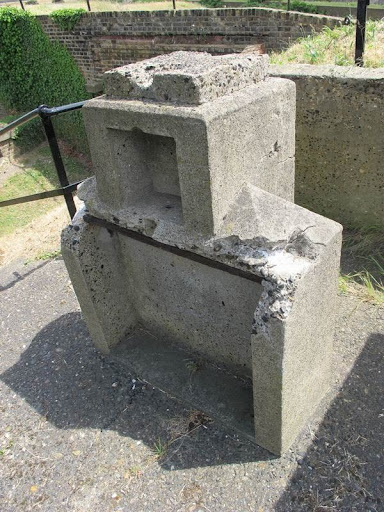

Тумба для закрепления визира? Что хранилось в нишах?


Знакомые закладные. Неужели для крепления бронещитков? А ведь здесь должен стоять визир конца базы.


Пока все. Продолжение следует.
