Ворошиловская батарея № 981. Внутри орудийного блока № 1

Оригинал взят у starcom68 в Ворошиловская батарея № 981. Внутри орудийного блока № 1
Продолжим рассказ о Ворошиловской батарее на острове Русский. Об орудийных башенных установках МБ-3-12 и устройстве их боевого отделения я рассказывал в двух постах ранее. Теперь настала пора спуститься под землю и посмотреть по мере возможности как устроена батарея внутри.
Вход в орудийный блок № 1 оформлен в виде заглубленного дворика в который выходит два проема сквозника, а так же различные вентиляционные каналы прикрытые броневыми ставнями и противовзрывными решетками. На стене оригинальная памятная доска в честь окончания строительства батареи с надписью "ВЛКСМ КИМ XV ЛЕТ Х-1933". Конструкция из двутавровых балок обеспечивала прохождение козлового крана над двориком в случае замены стволов и могла служить для крепления маскировки.



Бросаем взгляд назад в морозную свежесть утра. Через этот проезд осуществлялся подвоз боеприпасов для разгрузки во внутреннем дворике. В сквознике сохранилась оригинальная броневая дверь и места крепления подвесного монорельсового пути для транспортировки боеприпасов в погреба


Схема башенного блока № 1. Источник: Калинин В.и. и др. Ворошиловская батарея. Башни линкора "Полтава" в береговой обороне. Владивосток, 2011. Цит. по: http://www.bellabs.ru/
Сверху вниз:
Верхний этаж – вход, вспомогательные помещения и помещение для кратковременного проживания.
Средний этаж – уровень зарядных погребов.
Нижний этаж – уровень снарядных погребов.


Конструктивно батарея представляет два разнесенных башенных блока, соединенных между собой потерной со вспомогательными помещениями. Размеры железобетонного блока 23х42 метра. Передняя часть блока, в которой расположен башенный колодец установки МБ-3-12 в плане полукруглая. Диаметр башенного колодца в верхней части 10,5 м, в нижней - 8 м. Высота блока без орудийной башни около 12 м, в нем три уровня или этажа. Блок полностью заглублен, над поверхностью земли возвышаются только орудийные башни. Толщина покрытия блока составляет 2,8 м, толщина фронтальной стены верхнего этажа - около 3,7 м, тыльной 3,45 м.
Разрез башенной установки МБ-3-12 из того же источника


Гостей батареи встречает эмблема БРАВ ВМФ - береговых ракетно-артиллерийских войск Военно-морского флота


В ближайших ко входу помещениях блока расположен небольшой музей


Многоствольный противодиверсионный реактивный гранатомет МРГ-1 калибра 55 мм.
Для защиты ближней зоны охраняемых объектов от подводных диверсионных сил на дальностях до 500 м на государственном научно-производственном предприятии "Базальт" был разработан многоствольный реактивный гранатомет МРГ-1, шифр "Огонек". В 1971 году этот многоствольный реактивный гранатомет МРГ-1 был принят на вооружение ВМФ СССР.
Многоствольный реактивный гранатомет МРГ-1 может устанавливаться на надводных кораблях, катерах, вспомогательных судах и береговых объектах (военно-морские базы, порты, различные гидротехнические сооружения).
Стрельба из МРГ-1 может производиться как одиночными выстрелами, так и залпом. Стрельба ведется реактивными 55-мм фугасными гранатами РГ-55М.  Взрыватель, который срабатывает при любых углах подхода гранаты к воде, имеет несколько установок глубины подрыва, устанавливаемых вручную специальным ключом перед заряжанием гранаты в ствол. Поражение боевых пловцов противника фугасными гранатами осуществляется на расстоянии от 50 до 500 м. Фугасная граната эффективно поражает боевого пловца в радиусе 16 м во всем диапазоне глубин, где возможно его нахождение. Особенно эффективна стрельба залпом по заранее обнаруженной цели. Обслуживается гранатомет МРГ-1 расчетом из двух человек: заряжающий (он же наводчик) и оператор, непосредственно осуществляющий стрельбу из гранатомета. Источник


Практическое ядро (недавно этот боеприпас сыграл злую шутку с корреспондентом РТР, волшебным образом превратившись в его репортаже о 35-ой батарее в ядро времен Крымской войны) на транспортной тележке и банники. Банников для 305 мм орудий сохранилось крайне мало.


Двери в различные помещения. Штатные или нет, я не знаю, но выглядят крайне стремно

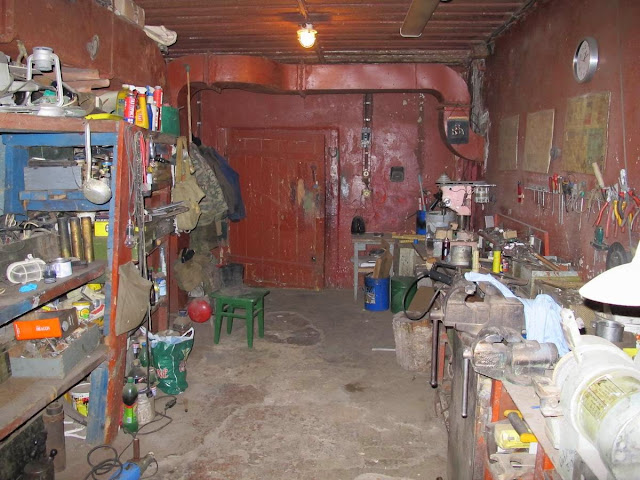

Сунул нос в когда-то строго функциональные, а ныне подсобные помещения


Бывшее помещение фильтро-вентиляционных установок


Санпропускник - помещение для дегазации. Трубы обрезаны, но одна из цистерн для воды сохранилась


Фрагмент цистерны - видна ее сборная конструкция


Кухня штата музея

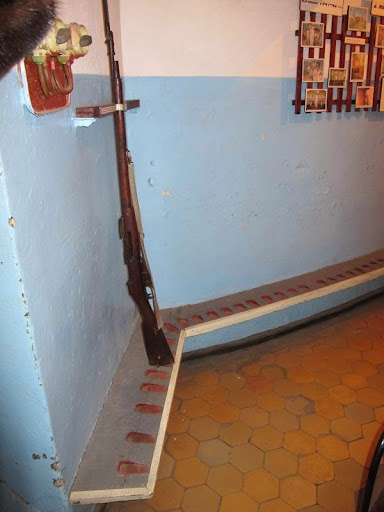

Переходим в более приличные помещения. Сразу бросается в глаза их радиальная планировка, обусловленная наличием башенного колодца. Полочка идущая понизу вдоль всей стены - место штатного расположения карабинов расчета батареи




Помещение для кратковременного проживания расчета на верхнем этаже блока. Оно полукольцом охватывает башенный колодец. Помещения верхнего этажа не имеют сообщения с башенным колодцем. Этому уровню соответствует перегрузочное отделение


Через люк спускаемся вниз на средний уровень с зарядными погребами. Фото люка у меня не оказалось. На самом деле их два, один со скобтрапом для личного состава, второй для загрузки боезапаса. Расположены они с тыльной стороны в помещениях прилегающих к башенному колодцу.
Три помещения зарядных погребов полукольцом охватывают башенный колодец, а два помещения основных погребов расположены в тыльной части блока.

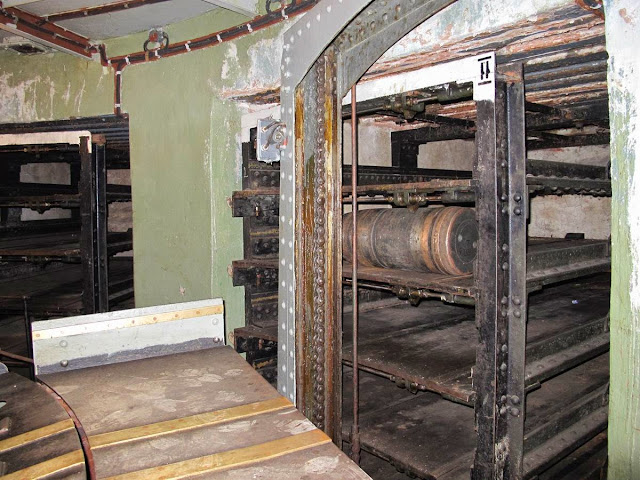

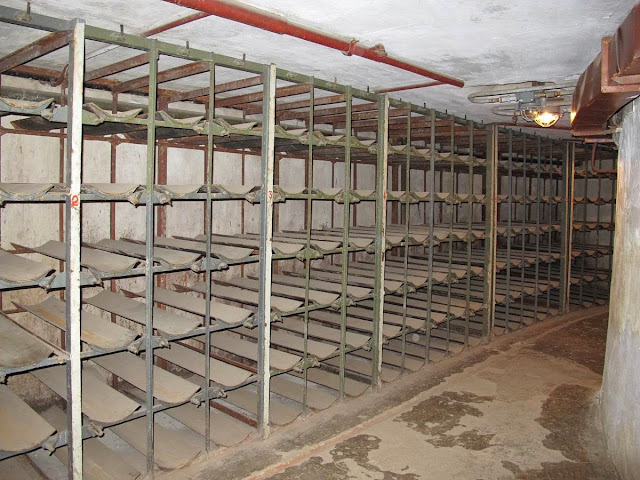

Стеллажи для тубусов с полузарядами в одном из зарядных погребов.

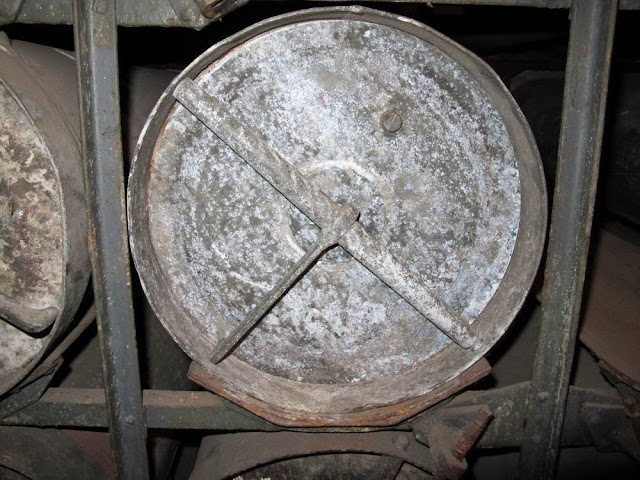

Тубусы с полузарядами

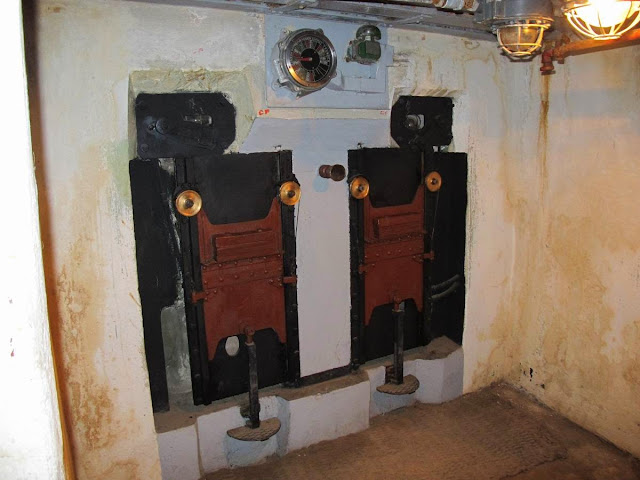

Огнезащитные заслонки на окнах подачи полузарядов из зарядного погреба в перегрузочное отделение для среднего орудия. Заслонки в закрытом положении


Владимир Иванович Калинин открывает заслонки окна подачи полузарядов в перегрузочное отделение для среднего орудия

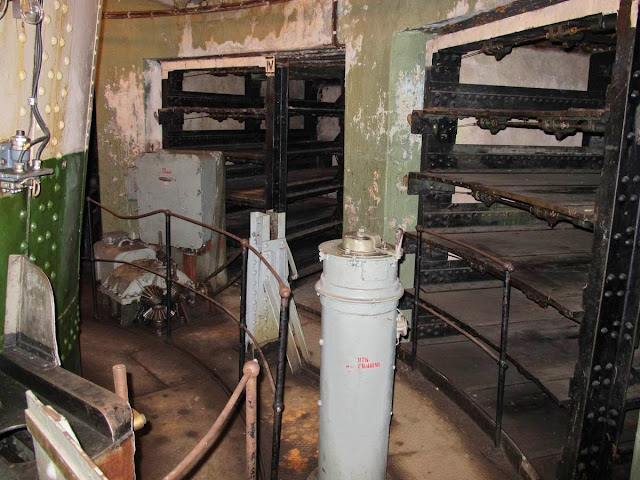

Стеллажи зарядного погреба в кольцевом помещении


Зарядное перегрузочное отделение. Питатель зарядника правого (?) орудия с закрытыми заслонками. В книге подписи перепутаны, а я уже не восстановлю в каком порядке снимал


Зарядное перегрузочное отделение. Питатель зарядника среднего орудия с закрытой заслонкой

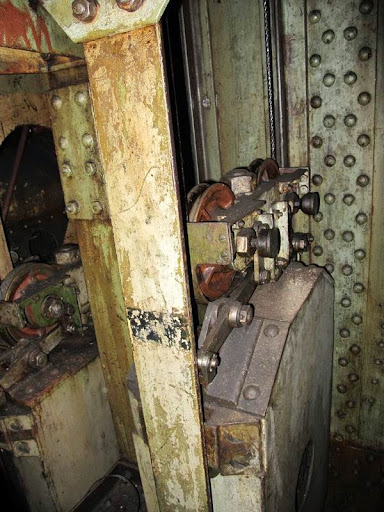

Полуоткрытая заслонка питателя слева. Справа какой-то подъемный механизм внутри башенного колодца. Зарядника?


Питатель зарядника левого орудия с открытыми заслонками


Баллоны со сжатым воздухом и окна для подачи полузарядов из зарядного погреба к левому орудию с огнезащитными заслонками. Каких то деталей явно не хватает - раздербанено

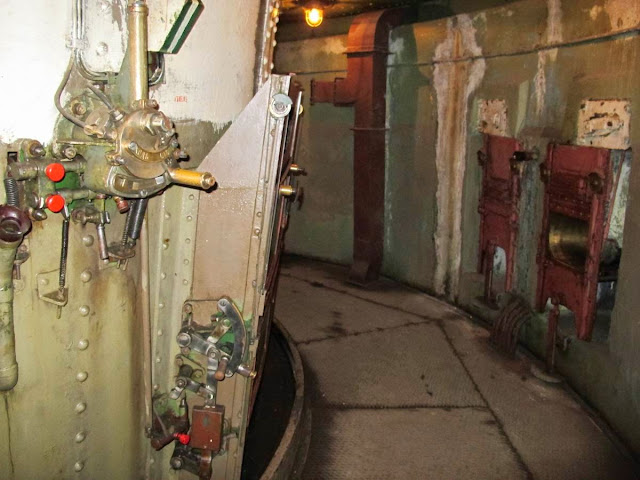

Зарядное перегрузочное отделение. Окна для подачи полузарядов из зарядного погреба в перегрузочное отделение с огнезащитными заслонками и питатель зарядника левого орудия. Пост управления подъемом нижнего зарядника.


Спускаемся через люк со скобтрапом на нижний этаж со снарядными погребами. Снаряды здесь располагались в кольцевой галерее вокруг башенного колодца, которая сообщалась с ним через подачные окна с заслонками. Окно для подачи снарядов

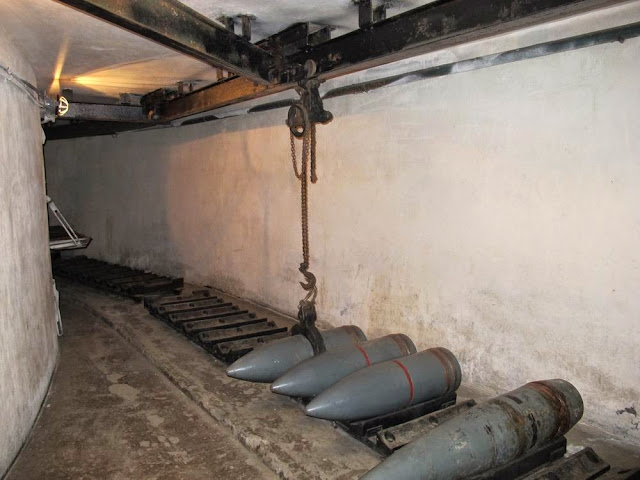

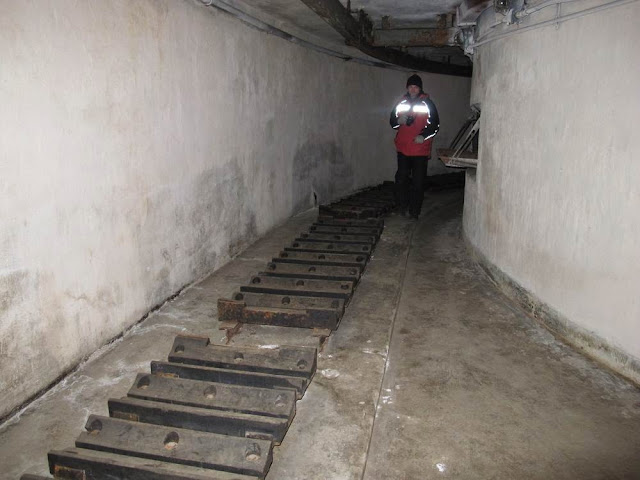

Галерея - снарядный погреб второй подачи. Храповый механизм и снаряды: практические снаряды (ядра) обр. 1911 года и дальнобойный фугасный снаряд обр. 1928 года. Снаряды здесь штатно размещались "горкой". На дальнем плане открытое окно подачи


Практические ядра и храповый механизм


Практические ядра обр. 1911 года и дальнобойный фугасный снаряд обр. 1928 года

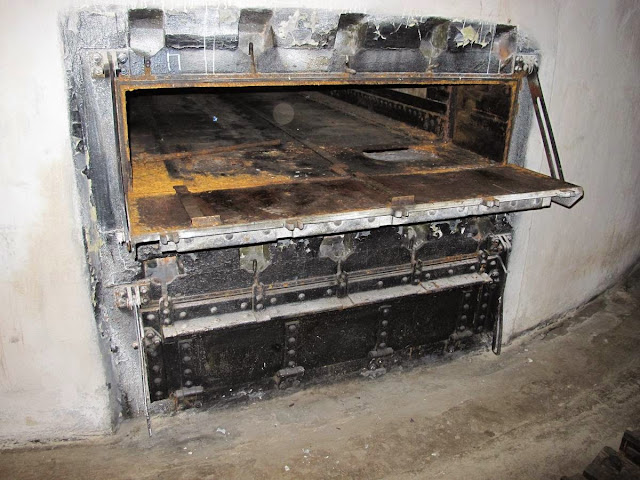

Открытое окно подачи из снарядного погреба второй подачи




Галерея снарядного погреба второй подачи

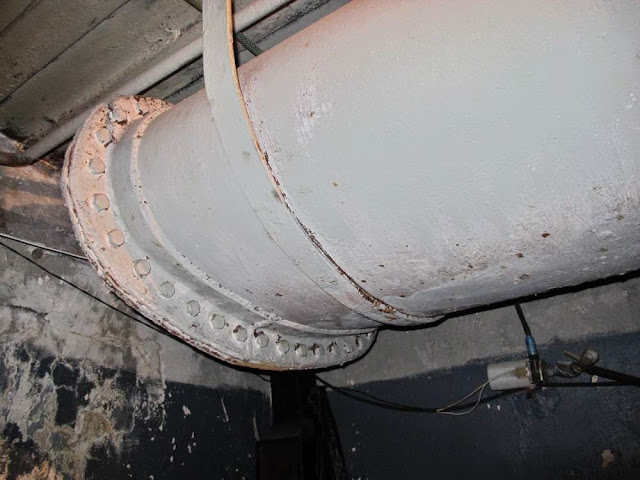

Снарядное перегрузочное отделение внутри башенного колодца. Пост подачи правого и среднего орудия. Правый (двойной) лоток снарядной платформы в нижнем положении, соединенный с постом подачи. Слева коническое окончание подачной трубы башенной установки. Справа видны стеллажи в погребах первой подачи




Пост управления подъемом нижнего зарядника


Пост подачи левого орудия и погреба первой подачи

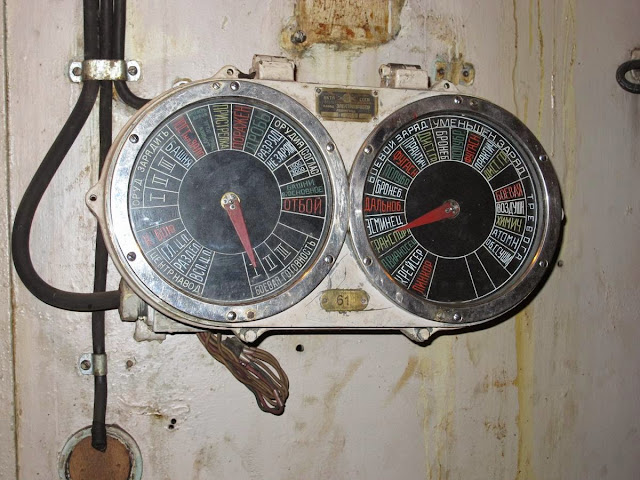

Прибор 61 подачи команд расчету погребов


Коллеги Владимир Калинин и Денис Никифоров


Стеллажи снарядного погреба первой подачи


В двух помещениях тыльной части нижнего уровня располагалось два мощных дизель-генератора, обеспечивающих автономность блока. Помещения по высоте занимали как нижний, так и средний уровень. мы туда не попали, наверное по причине полного разграбления и запустения.
На этом наша экскурсия закончилась. Впереди нас ждали другие батареи острова Русский и возвращение во Владивосток. Осматривать остальные помещения батареи было нецелесообразной тратой времени по причине их разграбления и частичного затопления. Блок № 1 наиболее репрезентативен. На КП мы так же не ездили, предпочтя ему удивительности более раннего периода.

Другие мои репортажи о поездке во Владивосток: http://starcom68.livejournal.com/620696.html
